Trabajar con diagramas de proceso

Introducción

Un diagrama de proceso es una representación visual del orden en que se produjeron los acontecimientos a partir de los datos.

TRACY

TRACY es una técnica que define el diseño de gráficos de procesos. TRACY permite que el gráfico de su proceso se vea como usted mismo dibujaría un proceso. Al dibujar un proceso, normalmente se comienza con la actividad de inicio y se termina con la actividad de finalización del proceso. Mientras tanto, intenta colocar todas las demás actividades en su orden de ejecución. TRACY tiene en cuenta el flujo general de su proceso y lo muestra como el flujo principal en su gráfico del proceso. Con TRACY, todas las actividades de su proceso se posicionan y ordenan de manera que tiene sentido. Esto le ayudará a entender más fácilmente sus procesos Al cambiar los datos, TRACY minimiza los cambios en el gráfico del proceso. Cuando utiliza filtros de proceso para mostrar rutas felices o para filtrar datos, TRACY mantiene el diseño del gráfico de proceso lo más estable posible. Cuando se analiza un proceso, el gráfico del proceso ahora siempre se ve más o menos igual, sin importar qué panel esté utilizando o qué filtros haya aplicado. Esto facilitará el análisis de su proceso.

TRACY anima sin problemas las transiciones entre estados de filtro. Esto le ayudará a entender lo que sucede al filtrar.

El gráfico de proceso

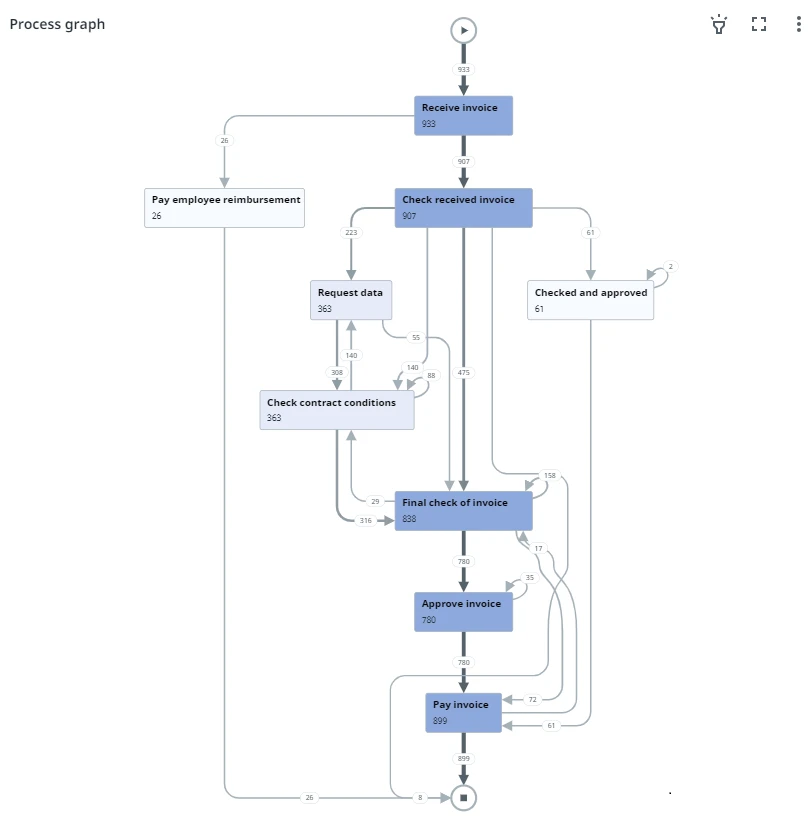

El gráfico de procesos está formado por las actividades del flujo de trabajo y las aristas que representan las transiciones entre las actividades. Consulta la siguiente ilustración para ver un ejemplo.



Las actividades varían de color. Además, hay diferencias en el grosor de varios bordes. En el gráfico de proceso, tanto estos colores como el grosor de los bordes, indican el número de casos que pasan por las actividades/bordes.

Además, el número de casos que pasan por este proceso se muestra en los bordes.

La leyenda en la parte superior izquierda muestra la métrica utilizada en el gráfico de proceso. Debajo de la leyenda se muestran los números mínimo y máximo. Los colores de la leyenda corresponden a los colores de las actividades y los bordes (transiciones) en el gráfico de proceso.

Nota: La métrica de cada gráfico de proceso puede ser diferente. Las barras y el grosor de los bordes pueden representar una métrica diferente en cada gráfico. También pueden diferir entre sí.

Orden de evento

El orden de los eventos en el gráfico de proceso está definido por los siguientes campos (en este orden):

  1. Event_end (la marca de tiempo de finalización),

  2. Orden_actividad (si está definido),

  3. ID_evento.

De forma predeterminada, los eventos están ordenados por Event_end.

También es posible definir Activity_order. Si se establece Activity_order , y los empates no pueden ser resueltos por Event_end, los eventos se ordenarán de acuerdo con el campo Activity_order especificado. Si Activity_order se establece solo en un subconjunto de actividades que están en el empate, las actividades que no tienen Activity_order establecido tienen prioridad. Consulta también Diseñar un registro de eventos.

Ver información del diagrama de procesos

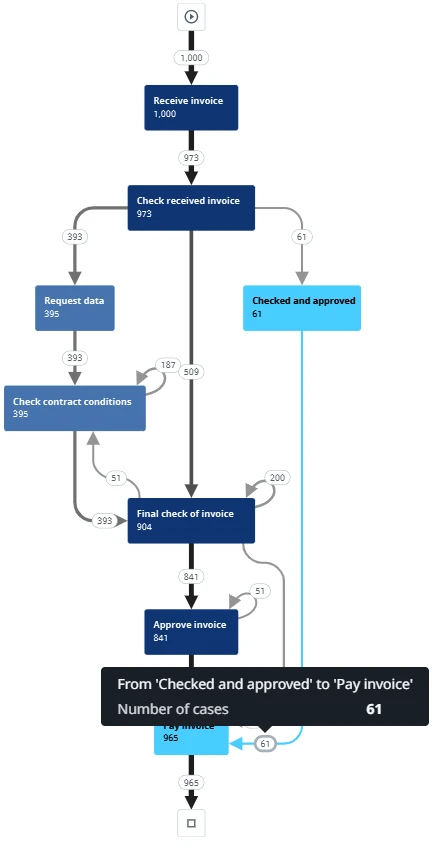

Al pasar el ratón por encima de un borde o una actividad, se muestra una ventana con todo tipo de información. Por ejemplo, el tiempo de rendimiento de las actividades y los bordes. Además, al pasar el ratón por encima de una actividad o borde, se resaltan las conexiones en color. Las pistas pueden ser diferentes para cada diagrama de proceso. Consulta la siguiente ilustración para ver un ejemplo.


Start and end activities

Las actividades de inicio y finalización no son actividades reales en el proceso. En un gráfico de proceso, estas actividades indican el inicio y el final del gráfico de proceso. Una actividad de inicio se identifica con el icono y una actividad final se identifica con el icono.

Deslizador de detalles

El control deslizante Detalles te permite reducir la complejidad del gráfico de proceso, lo que aumentará la legibilidad del gráfico. Por defecto, el detalle del diagrama del proceso se determina automáticamente. Puedes usar el control deslizante Detalles para cambiar el número de actividades y/o bordes mostrados.

Si el control deslizante de los detalles está ...

Entonces ...

Predeterminado

se detectará automáticamente el detalle de legibilidad más óptimo para el gráfico de proceso.

Máximo

cada posible ruta en el proceso se muestra en el gráfico del proceso.

Mínimo

solo el camino más importante del proceso se muestra en el gráfico de proceso desde el principio hasta el final, donde todas las demás rutas están ocultas.

Cualquier otra posición

se muestran las rutas más importantes del proceso según la posición seleccionada.

Si has cambiado la configuración predeterminada del control deslizante Detalles, puedes hacer clic en Restablecer a predeterminado para restaurar los detalles del gráfico de proceso a la configuración óptima. Consulta la siguiente ilustración.



Nota: la opción Restablecer a predeterminado solo aparece si has cambiado la configuración predeterminada del control deslizante Detalles.

Acercar/alejar

Puedes utilizar los botones de acercar/alejar en la parte inferior para cambiar el tamaño del gráfico de proceso. A continuación se describen los botones.

Botón

Haz clic para ...

Acercar

Alejar

Restablecer a la vista predeterminada

Nota: también puedes utilizar la rueda del ratón para acercarte o alejarte.

Ver el proceso basado en una métrica diferente

Un gráfico de proceso puede contener selectores de métricas para actividades y límites. Consulta la siguiente ilustración.



Sigue estos pasos para seleccionar una métrica diferente para el gráfico del proceso.

Paso

Acción

1

Haz clic en el selector de métricas del diagrama de proceso.

2

Selecciona una métrica diferente de la lista de métricas disponibles.

Consulta la siguiente ilustración para ver un ejemplo.



El valor de la métrica seleccionada se muestra en las actividades en el gráfico de proceso. Consulta la siguiente ilustración, donde se muestra el número de casos de la actividad.



Nota: El gráfico del proceso solo se actualiza después de seleccionar una métrica de actividad diferente. Esto implica que si selecciona una métrica de borde diferente, debe seleccionar una métrica de actividad diferente para actualizar el gráfico del proceso.

Uso del menú de contexto

Puedes hacer clic con el botón derecho del ratón en una actividad o borde para abrir el menú contextual. Consulta la siguiente ilustración.



A continuación se describen los elementos.

Elemento

Descripción

Muestra las opciones de filtro disponibles.

Muestra las opciones disponibles para exportar el gráfico de proceso. Consulta Exportar.

Muestra el gráfico del proceso en modo de pantalla completa.

Muestra el formulario Enviar a Automation Hub, donde puedes introducir los detalles de una idea para la automatización. Consulta Enviar ideas de automatización a UiPath Automation Hub.
