GCP 部署架构

重要提示：

您当前可以将 GCP 部署模板仅用于 Automation Suite 2024.10。因此，我们建议您参阅Automation Suite 2024.10 文档。

此页面提供有关 GCP 部署架构、所需组件和所有已知限制的见解。

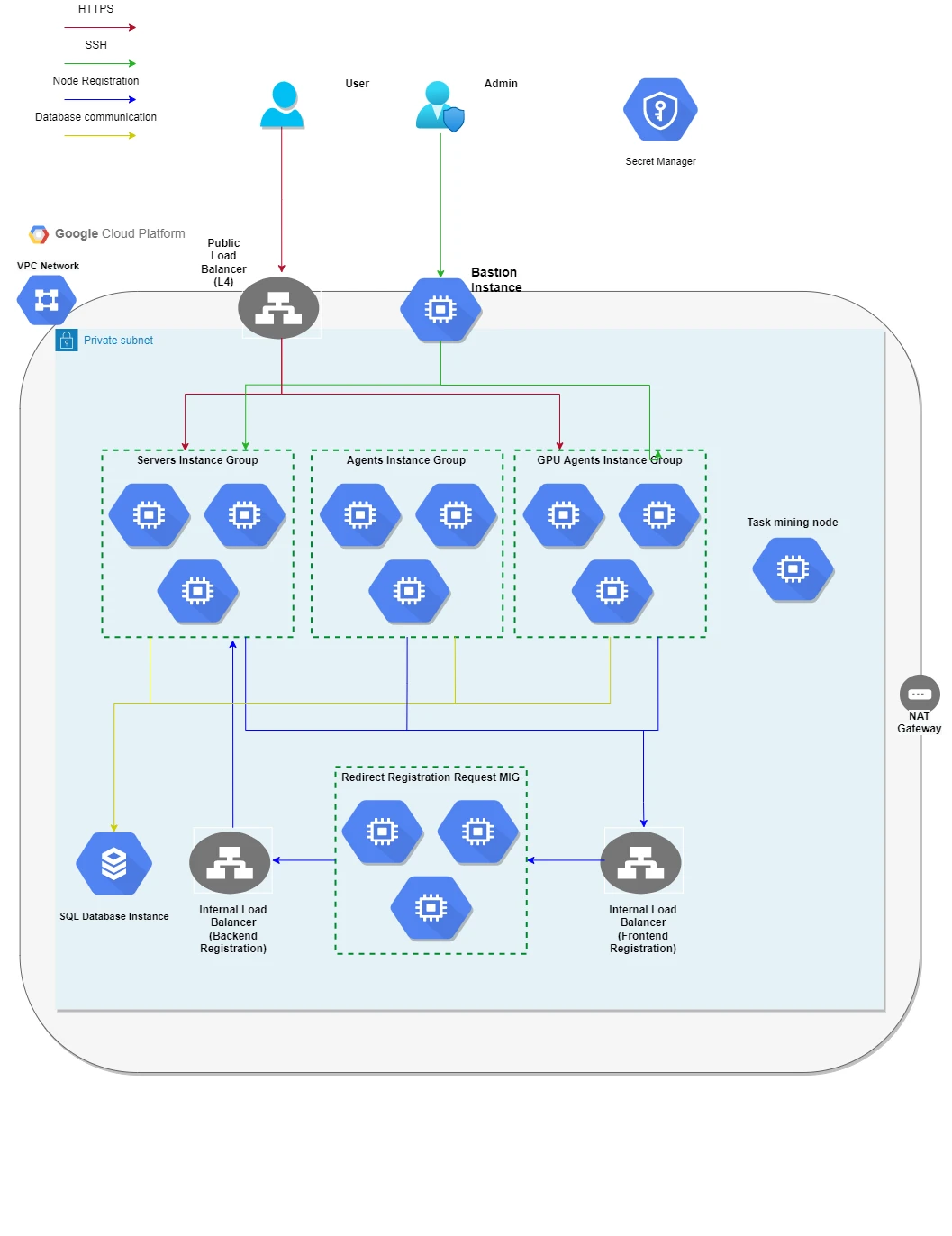

架构图

组件

• 虚拟网络
  • 所有节点所在的子网。
  • 用于出站连接的 NAT 网关（附加到 Cloud 路由器的 Cloud Nat 资源）；
  • 用于保护子网流量的防火墙规则。
• A DNS private zone needed for installation. For more details, check the Known limitations section.
• 3 Managed Instance Groups. You can choose the instance type for server, agent and GPU agent nodes. Make sure to check Multi-node HA-ready production machine requirements and Single-node evaluation machine requirements to meet the hardware requirements. Each VM has a 128 GiB OS and 256 GiB cluster binaries and state disk. Server nodes have an additional 512GiB/2048GiB data disk, depending on whether the AI products are installed.
  • 服务器节点（集群控制平面）。服务器节点也运行工作负载。
  • 代理节点。 设计为仅运行工作负载（它们没有控制平面服务）。 如果所需的代理节点数为 0，则会创建一个空的托管实例组。
  • GPU 节点。 专门用于具有视频卡的 ML 模型的节点。 如果所需的 GPU 节点数为 0，则不会创建托管实例组。
• 用于平衡从端口 443 到节点的 HTTPS 流量的公共负载均衡器。
• 转发节点注册请求需要 2 个内部负载均衡器和一个托管实例组。虚拟机具有尽可能小的实例大小。
• 作为单独的虚拟机部署的 Task Mining 节点。其实例类型为 n2-standard-32。
• 用于访问其他节点的堡垒实例。它具有公共 IP 和启用的 SSH。
• SQL 数据库实例：
  • 8 核和 32 GiB RAM
  • 可手动扩展的 1000 GiB 磁盘大小
  • 数据库由安装程序创建
• 密码管理器，用于存储为 SQL 服务器、Automation Suite 平台和 ArgoCD 控制台自动生成的凭据。

已知限制

Dns

• 由于 DNS 无法自动附加到 LB：
  • The steps for configuring DNS can be completed only after the installation, while they are needed during installation. The private DNS zone solves this issue and can be safely deleted after the installation is completed. Alternatively, for testing purposes check the Step 4: Configuring the DNS.
  • 必须强制核心 DNS 上游服务器匹配节点的名称服务器。这可能会导致虚拟机重新启动时 rke 配置文件（/etc/rancher/rke2/config.yaml）损坏，进而影响升级的安装后流程。

RHEL

• Google 可能会更新 RHEL 版本，恕不另行通知，从而使 Automation Suite 部署不受支持。 目前，使用自定义 RHEL 映像进行手动部署是获得支持的唯一方法。
