Verwenden der Rasterkomponente

Mit der Grid -Komponente können Sie eine unbegrenzte Anzahl von Zeilen und Spalten anzeigen. Die Grid-Komponente ermöglicht Ihnen auch das Paginieren, Filtern, Sortieren von Daten und Ändern der Spaltenbreite zur Laufzeit.

Voraussetzungen

Das Paket UiPath.Form.Activites v2.0.2 oder höher muss installiert sein.

Sortierbar

Sie können Daten innerhalb von Spalten in aufsteigender oder absteigender Reihenfolge sortieren. Sie sortieren die Daten zur Laufzeit im Form Renderer.

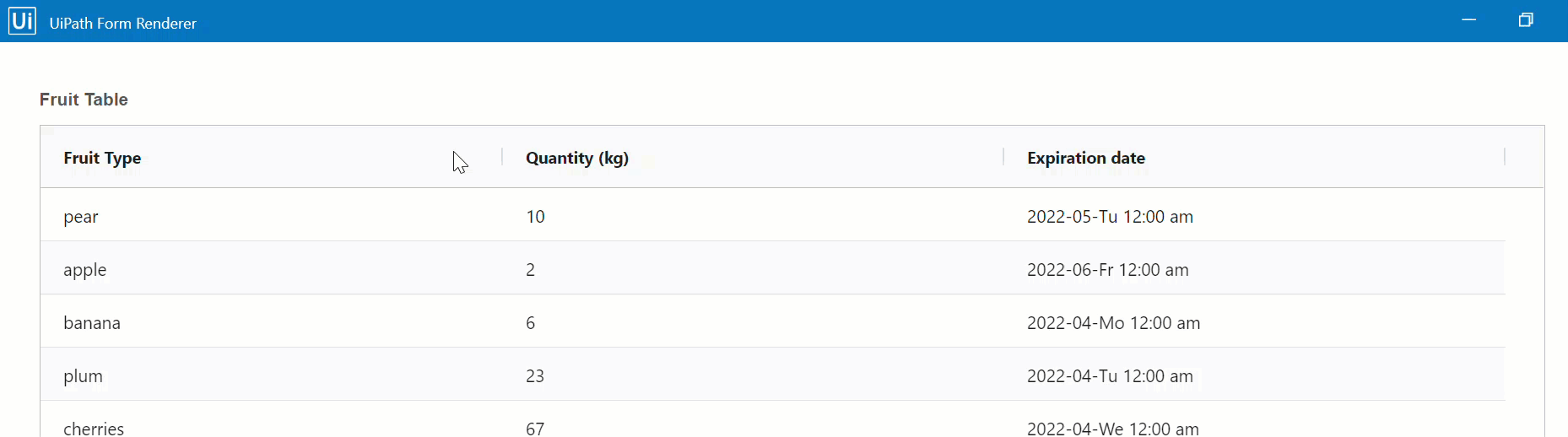

Die Daten im Raster werden in der gleichen Reihenfolge wie in der Eingabedatentabelle angezeigt. Um alle Daten im Raster zu sortieren, klicken Sie auf eine beliebige Spaltenüberschrift im Form Renderer.

• Beim ersten Klick werden die Daten in aufsteigender Reihenfolge sortiert.
• Beim zweiten Klick werden die Daten in absteigender Reihenfolge sortiert.

• Der dritte Klick stellt die ursprüngliche Reihenfolge wieder her.









Filterbar

Sie können Daten innerhalb jeder Spalte filtern. Sie filtern die Daten zur Laufzeit im Form Renderer.

So filtern Sie Daten in einer Spalte:

1. Zeigen Sie mit der Maus auf die Spaltenüberschrift und klicken Sie auf die Dreifachleiste Menü.
2. Wählen Sie einen Filtervorgang aus.
3. Geben Sie einen Wert in das Feld Filter des Dreifachleistenmenüs ein. Der Eingabewert im Feld Filter ist eine Bedingung für den Filtervorgang.

Je nach Datentyp sind die folgenden Filtervorgänge verfügbar:

Filtervorgang	Text	Nummer	Datum/Uhrzeit
Enthält
Not Contains
Equals
Ungleich
Beginnend mit (Starts with)
Endend mit (Ends with)
weniger als
Kleiner oder gleich
größer als
Größer oder gleich
In Bereich
Leer
Nicht leer

Tipp:

Für alle Filtervorgänge, die auf Text- und Zahlendaten angewendet werden, können Sie einen zusätzlichen Filtervorgang mit den Operatoren hinzufügen:

• AND – Zeigt Daten an, wenn beide Filtervorgänge „true“ sind.
• ODER – Zeigt Daten an, wenn einer der Filtervorgänge „true“ ist.

Spaltengröße veränderbar

Sie können die Breite der Spalten zur Laufzeit im Form Rendererändern. Mit der Funktion Spaltengröße ändern können Sie die Daten in Spalten besser sehen.

Um die Größe von Spalten zu ändern, bewegen Sie den Cursor über den Rahmen, der die Spalten trennt, bis der Zwei-Wege-Pfeil erscheint. Ziehen Sie den Rahmen, bis Sie die gewünschte Spaltenbreite erhalten.

Paginierung (Pagination)

Sie können die Daten der Grid -Komponente auf nummerierten Seiten anzeigen. Die Paginierungsfunktion umfasst auch das Festlegen der Anzahl der Elemente pro Seite.

So legen Sie die Anzahl der Elemente pro Seite fest: Wechseln Sie zur Registerkarte Anzeige der Grid -Komponente und wählen Sie einen Wert aus der Dropdownliste Elemente pro Seite aus. Sie können auswählen, ob 10, 50 oder 100 Elemente pro Seite angezeigt werden sollen.

Unten im Form Rendererkönnen Sie zur Laufzeit Folgendes anzeigen:

• Die Anzahl der Zeilen auf der Seite, auf der Sie sich befinden.
• Die Gesamtanzahl der Zeilen im Raster.
• Die Seitenzahl, auf der Sie sich befinden, von der Gesamtzahl der Seiten im Raster.

Sie können durch die Seiten blättern, indem Sie auf die Pfeile < > klicken, oder Sie gelangen zur ersten Seite, indem Sie auf . klicken Pfeil und letzte Seite, indem Sie auf das Pfeil.

Tutorial

So verwenden Sie die Grid- Komponente:

1. Ziehen Sie eine Grid- Komponente in den Formular-Designerund legen Sie sie dort ab.

2. Wechseln Sie zur Registerkarte Feldschlüssel , und ändern Sie den Eigenschaftsnamen in das Eingabe-Datatable-Argument aus der FormFieldsCollection- Eigenschaft der Create Form -Aktivität.

   Geben Sie für dieses Beispiel fruitDataTableArgein. Das Datentabellenargument bindet die Daten in der fruit_table.csv -Datei an das Formular.
3. Aktivieren Sie auf der Registerkarte Anzeige die Funktionen, die Sie auf die Grid-Komponente anwenden möchten. Aktivieren Sie für dieses Beispiel alle vier Kontrollkästchen: Sortierbar, Filterbar, Spalte(n) Größenverstellbarund Paginierung.
4. Wählen Sie im Feld Elemente pro Seite aus der Dropdownliste die Anzahl der Elemente pro Seite aus, die Sie im Formular anzeigen möchten. Wählen Sie für dieses Beispiel 10aus.
5. Speichern Sie die Komponente.

6. Ziehen Sie die Formularkomponenten, die den Spaltenwerten in der Eingabedatentabelle entsprechen, in das Raster und legen Sie sie dort ab. Für dieses Beispiel ziehen Sie die folgenden Komponenten per Drag-and-Drop: ein Textfeld, eine Zahlund eine Datum/Uhrzeit.

   6.1. Wechseln Sie zur Registerkarte Feldschlüssel der Komponente Textfeld , und ändern Sie den Eigenschaftsnamen in den Namen der Spalte, die Textdaten in der Datentabelle enthält. Ändern Sie für dieses Beispiel den Eigenschaftsnamen in fruit.
   6.2. Wechseln Sie zur Registerkarte Feldschlüssel der Komponente Zahl , und ändern Sie den Eigenschaftsnamen in den Namen der Spalte, die Zahlendaten in der Datentabelle enthält. Ändern Sie in diesem Beispiel den Eigenschaftsnamen in qty.
   6.3. Wechseln Sie zur Registerkarte Feldschlüssel der Komponente Datum/Uhrzeit , und ändern Sie den Eigenschaftsnamen in den Namen der Spalte, die Datums-/ Uhrzeitdaten in der Datentabelle enthält. Ändern Sie in diesem Beispiel den Eigenschaftsnamen in expdate.

Hinweis: Stellen Sie sicher, dass Sie Formularkomponenten speichern, bevor Sie sie schließen!

7. Speichern Sie das Formular.

8. Führen Sie den Workflow aus und erkunden Sie die Funktionen der Grid -Komponente.

Beispielworkflow

Um den vollständigen Workflow zu überprüfen oder eine zukünftige Referenz zu haben, laden Sie das XAML-Beispielherunter
