Comparer

Introduction

En mode Comparaison , vous pouvez comparer deux ensembles de chemins de votre processus. Cela vous permet de visualiser, de comparer et d'analyser les performances d'un processus et ses variations dans tous les tableaux de bord de votre application de processus.

Displaying the Compare by panel

Dans le panneau Comparer par , vous pouvez sélectionner le champ à utiliser pour la comparaison. Suivez cette étape pour afficher le panneau Comparer par (Comparer par).

1. Cliquer sur le bouton en coin supérieur du tableau de bord.

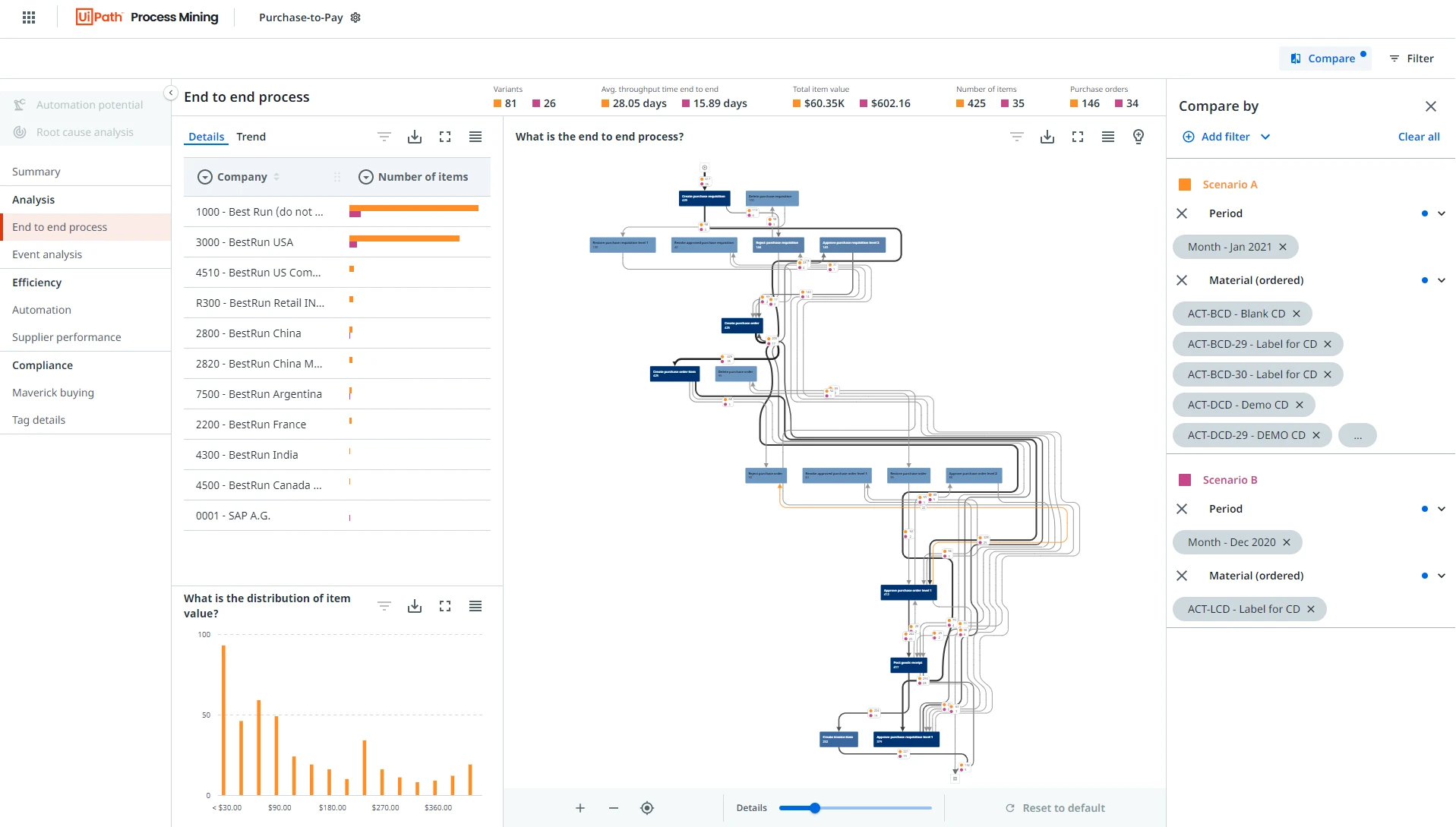

L'application de processus s'affiche en mode Comparaison et le panneau Comparer par (Comparer par) s'affiche à droite. Voir l'illustration ci-dessous.

Remarque : le bouton Comparer est un bouton bascule. Lorsque le panneau Comparer par est visible, cliquez sur le bouton Comparer pour masquer le panneau Comparer par .

Remarque : en mode Comparaison , le filtre de période et le bouton Cause profonde sont désactivés.

Adding a Compare by filter

Suivez ces étapes pour ajouter un filtre Comparer par .

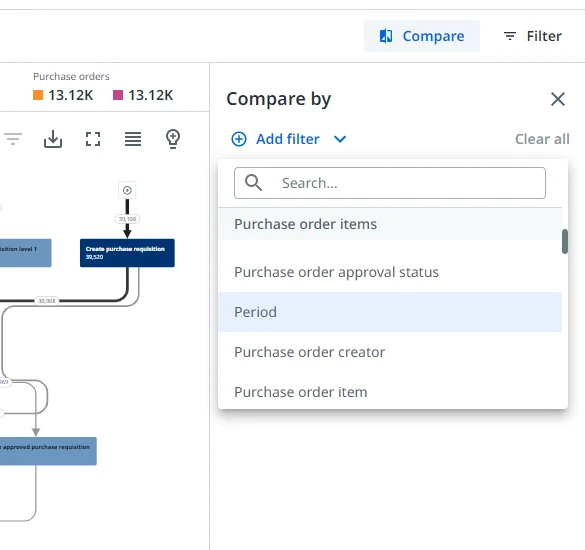

1. Cliquez sur Ajouter un filtre et sélectionnez un ou plusieurs champs à comparer dans la liste déroulante.









   Le panneau Comparer par affiche deux scénarios : A et B. Le scénario A est le scénario principal et le scénario B est le scénario de comparaison. Si vous avez sélectionné un filtre, le scénario B sera automatiquement défini comme l'inverse du scénario A. Chaque scénario a une couleur différente. Ces couleurs correspondent aux couleurs des deux scénarios du tableau de bord.

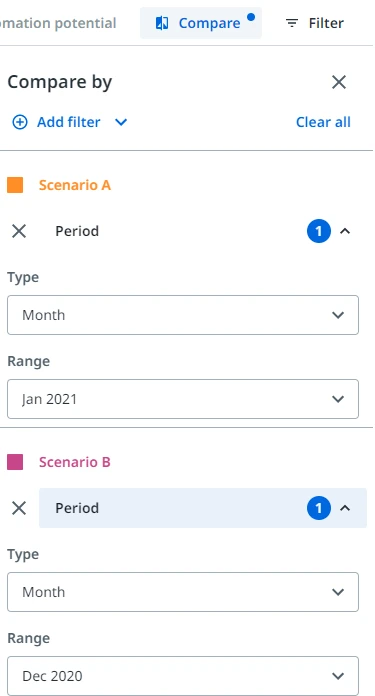

2. Si vous souhaitez comparer des valeurs de champ spécifiques, sélectionnez les valeurs souhaitées pour les filtres affichés dans le panneau Comparer par .

Voir illustration ci-dessous.

Si vous avez déjà spécifié des filtres dans le panneau Filtres , ces filtres seront affichés dans le panneau Comparer par .

Removing Compare by filters

Suivez cette étape pour supprimer tous les filtres Comparer par .

1. Cliquez sur le bouton Effacer tout en haut du panneau Comparer par .

Les filtres sont effacés et les deux scénarios sont supprimés du panneau Comparer par .

Comparant

ICP

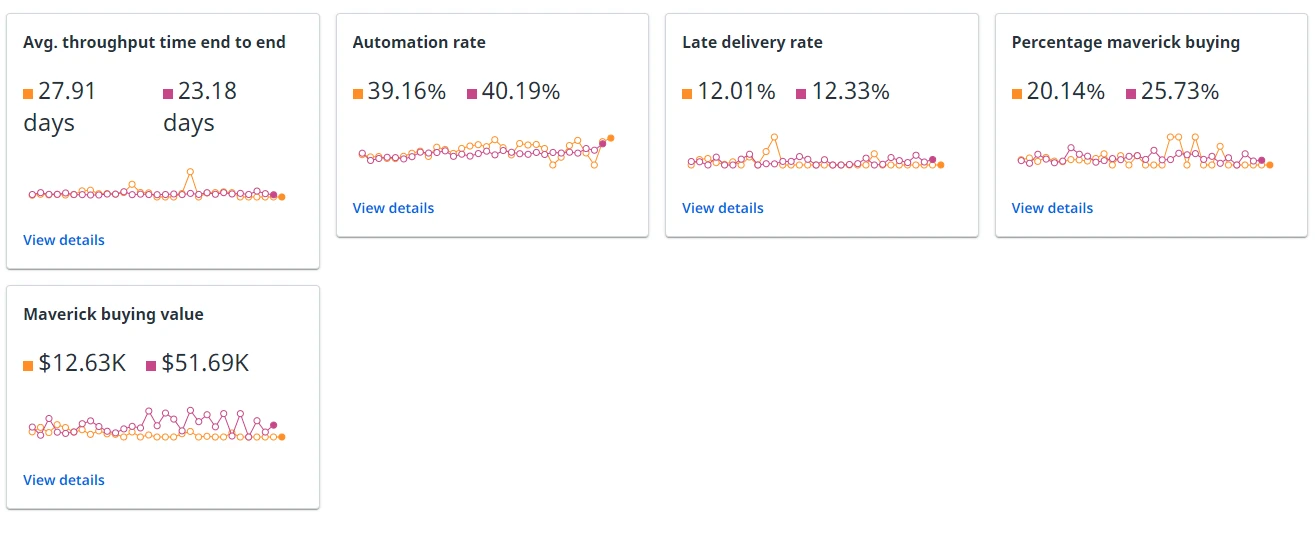

Les deux scénarios sont affichés pour les ICP dans la barre contextuelle en fonction de la légende des couleurs dans le panneau Comparer par , qui vous permet d'analyser les différences entre les deux scénarios pour les ICP. La valeur du scénario A est affichée à gauche et la valeur du scénario B est affichée à droite. Voir l'illustration ci-dessous.

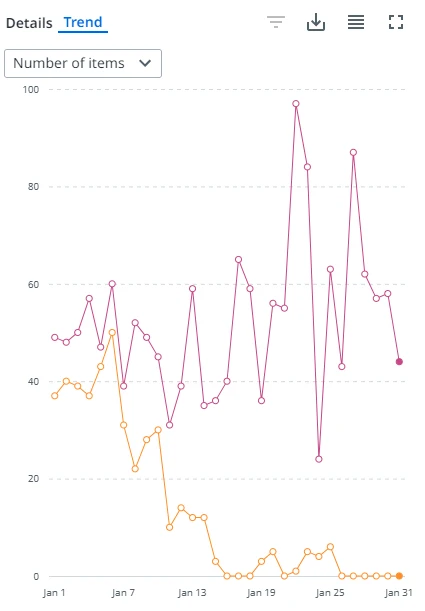

Pour les graphiques ICP plus grands, par exemple sur les tableaux de bord Résumé , les deux scénarios sont affichés sous forme de courbes de tendance selon la légende des couleurs dans le panneau Comparer par , qui vous permet d'analyser les différences entre les deux scénarios pour les ICP au fil du temps. Voir l'illustration ci-dessous.

Graphiques à barres

Dans les graphiques à barres, les deux scénarios sont visibles pour chaque barre. Vous pouvez survoler une barre avec la souris pour afficher les informations contextuelles. Voir l'illustration ci-dessous.

Graphiques de processus

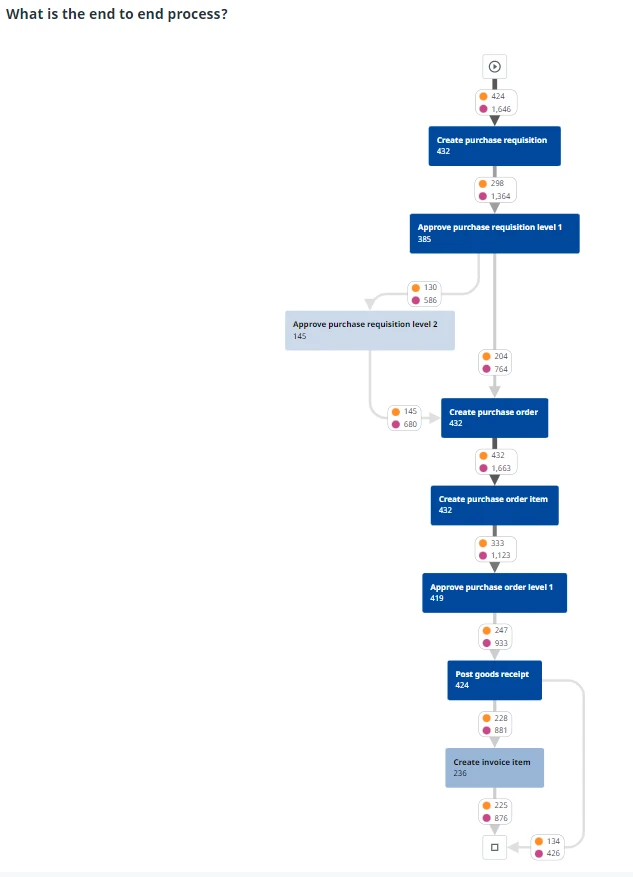

Avec le graphique de processus, il est possible de comparer deux processus différents en fonction de différents champs ou de différentes périodes de temps. Les deux scénarios sont combinés dans le graphique de processus. Voir l'illustration ci-dessous.

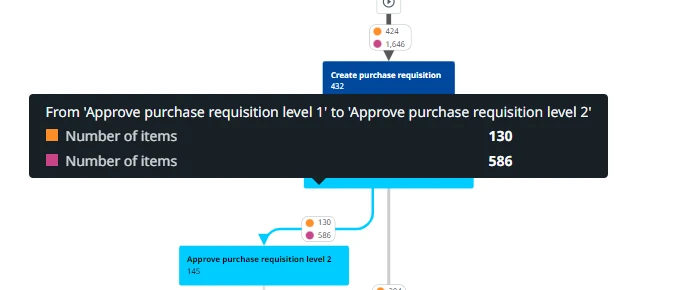

Pour la mesure sélectionnée, les deux scénarios sont visibles sur les bords. Lorsque vous survolez une arête, les informations contextuelles s'affichent. Voir l'illustration ci-dessous.

Graphique à barres verticales

Dans les graphiques à barres, les deux scénarios sont visibles pour chaque barre. Voir l'illustration ci-dessous.

Graphiques en courbes

Dans les graphiques en courbes, chaque scénario est affiché sur une ligne distincte. Voir l'illustration ci-dessous.
