Éléments SAP WinGUI pris en charge

Les interfaces SAP contiennent une variété de contrôles spécifiques avec lesquels vous pouvez interagir comme illustré dans cette page.

Boutons SAP

Représente n’importe quel bouton trouvé dans les fenêtres SAP WinGUI. Il existe plusieurs types, chacun étant défini par un élément particulier :

Icônes

Les icônes sont des boutons interactifs qui n’affichent pas de libellés de texte.

Boutons-poussoirs

Un bouton poussoir est un élément d’IU simple qui vous donne un accès direct à une commande dans l’application.

Boutons radio

Les boutons radio présentent un ensemble d’options. Il y a au moins deux boutons radio dans une liste, et vous ne pouvez en sélectionner qu’un seul.

Utilisez l'activité Cliquer (Click) pour interagir avec les boutons.

Calendrier SAP

Le calendrier SAP vous permet de sélectionner des dates ou des périodes uniques.

Utilisez l'activité Sélectionner les dates dans le calendrier (Select Dates in Calendar) pour interagir avec le calendrier SAP.

Remarque : ce contrôle SAP n’est pas pris en charge par Recording dans Studio.

Case à cocher SAP

Les éléments de case à cocher représentent une liste à choix multiples. Une, plusieurs ou aucune option peuvent être sélectionnées.

Vous pouvez utiliser l'activité Click pour interagir avec le menu contextuel SAP.

Menu contextuel SAP

Représente une liste d’éléments à l’intérieur d’un menu contextuel. Notez que plusieurs menus contextuels enfants peuvent être disponibles dans un menu contextuel parent.

Vous pouvez utiliser l'activité Click pour interagir avec le menu contextuel SAP. L' infrastructure de détection des éléments AA est requise pour la sélection interactive.

Boîte de dialogue SAP

Représente une fenêtre externe qui peut contenir différents types d’autres contrôles SAP tels que des boutons, des messages texte ou des fenêtres contextuelles.

Les sélecteurs à l’intérieur d’une boîte de dialogue sont générés en fonction de l’élément qu’ils représentent.

Si vous souhaitez fermer une boîte de dialogue à l’aide du bouton Fermer, vous devez utiliser le cadre de détection des éléments AA.

Utilisez des activités UIAutomation comme Cliquer (Click) ou Saisir dans (Type Into) pour interagir avec les boîtes de dialogue.

Listes déroulantes SAP

Les listes déroulantes vous permettent de sélectionner des éléments à partir de listes prédéfinies.

Utilisez l'activité Sélectionner l'élément (Select Item) pour interagir avec les éléments de liste.

Contenu HTML SAP

Les contrôles HTML sont utilisés pour afficher le contenu HTML à l’intérieur du SAP WinGUI.

Pour interagir avec une page HTML à l'intérieur de SAP WinGUI, vous devez utiliser l'infrastructure de détection des éléments AA. Les activitésUIAutomation peuvent être utilisées pour créer des processus pour le contenu HTML SAP.

Champ d’entrée SAP

Représente un domaine spécialisé qui accepte l’entrée de l’utilisateur.

Utilisez l'activité Saisir dans (Type Into) pour interagir avec les champs d'entrée.

SAP Logon

SAP Logon est un programme installé localement que vous utilisez pour vous connecter directement à un système SAP.

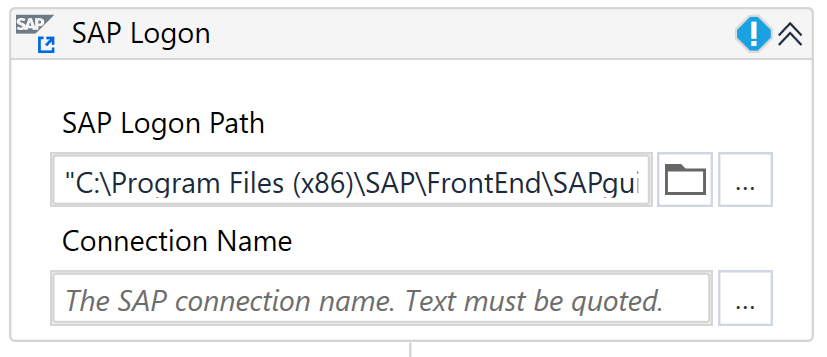

Utilisez l'activité SAP Ouverture de session (SAP Logon) pour ouvrir SAP.

Cette activité nécessite 2 paramètres :

• Nom de connexion SAP exact dans la fenêtre SAP Logon ou la fenêtre SAP Logon Pad utilisée pour se connecter à votre système SAP

• Chemin d’accès à votre programme SAP Logon ou SAP Logon Pad. Le chemin par défaut est obtenu depuis l’entrée de registre système correspondante.








  Remarque : la fonction Indiquer à l'écran n'est pas requise. L'interface de script SAP est utilisée pour se connecter à votre système SAP.

SAP Login

Offre la possibilité de se connecter à un système SAP.

Puis utilisez l'activité SAP Connexion (SAP Login).

Le menu déroulant Multiple Logon Option vous donne la possibilité de décider quelle action doit être effectuée si un utilisateur tente de se connecter au système plusieurs fois et que les informations de licence pour plusieurs fenêtres contextuelles logon sont affichées. Vous pouvez choisir parmi les options suivantes :

• Poursuivez avec cette ouverture de session et terminez les autres ouvertures de session dans le système
• Poursuivez avec cette ouverture de session, sans en terminer d'autres dans le système
• Arrêter cette ouverture de session

Menu SAP

Vous permet de sélectionner des éléments depuis le menu SAP. Le menu SAP n’est disponible que dans la fenêtre principale SAP WinGUI.

Utilisez l'activité SAP Sélectionner un élément de menu (SAP Select Menu Item) pour interagir avec les éléments de menu.

Remarque : ce contrôle SAP n’est pas pris en charge par Recording dans Studio.

Image SAP

Affiche une image dans le SAP WinGUI.

Utilisez l’activité SAP Cliquer sur l'image à l'écran (SAP Click Picture on Screen) pour cliquer sur l’image indiquée.

Remarque : ce contrôle SAP n’est pas pris en charge par Recording dans Studio.

Barre d’état SAP

Représente une section en bas de la fenêtre SAP WinGUI qui affiche les messages. Elle n’affiche pas les informations de système et de connexion.

Utilisez l'activité SAP Lire la barre d'état (SAP Read Statusbar) pour extraire le type de message, le texte et les données de la barre d'état SAP.

Remarque : ce contrôle SAP n’est pas pris en charge par Recording dans Studio.

Informations sur la session SAP

Affiche des informations détaillées sur la session SAP en cours, telles que le système, le client, l’utilisateur connecté ou le programme et la transaction ouverts actuellement.

Les attributs de sélecteur facultatifs suivants sont disponibles dans UIExplorer. Utilisez-les avec d'autres activités comme Obtenir l'attribut (Get Attribute) quand vous créez votre automatisation SAP :

sapClient, sapLanguage, sapProgram, sapScreen, sapSession,sapSysName, sapSysNumber, sapSysSessionId, sapTransaction, sapUser

Onglet SAP

L'onglet SAP représente un ensemble de boutons qui vous permettent d’accéder à des informations et des contrôles spécifiques.

Utilisez l’activité Cliquer (Click) pour sélectionner un seul onglet à la fois, ou l'activité Sélectionner l'élément (Select Item) pour choisir l’onglet qui vous intéresse dans une liste.

Cas particuliers d'automatisation

Certaines transactions SAP ont une barre oblique / dans leur nom, ce qui peut entraîner des problèmes d'identification lors de l'utilisation d'un caractère générique dans le sélecteur.

Par exemple, dans la transaction SAP : /COCKPIT/1, le sélecteur pour l'un des onglets SAP à l'intérieur de la transaction peut être :

<sap id='usr/subSUB_MAIN:/COCKPIT/SAPLDISPLAY46:0389/subSUB_HDR:/COCKPIT/SAPLDISPLAY46:04051/tabsG_STRIP_HDR/tabpTAB4' />

La partie dynamique du sélecteur est : SAPLDISPLAY46:0389, où le nombre 0389 change de manière dynamique et ne permet pas d'effectuer une identification stable.

La structure du sélecteur est la suivante :

Pour que l'identification soit stable, vous devrez utiliser des caractères génériques entre les séparateurs hiérarchiques ; ensuite, toutes (et uniquement) les barres obliques entre ces séparateurs/barres obliques doivent être remplacées par ?

Avant <sap id='usr/subSUB_MAIN:/COCKPIT/SAPLDISPLAY46:0389/subSUB_HDR:/COCKPIT/SAPLDISPLAY46:04051/tabsG_STRIP_HDR/tabpTAB4' />

Après <sap id='usr/subSUB_MAIN:?COCKPIT?SAPLDISPLAY46:038*/subSUB_HDR:/COCKPIT/SAPLDISPLAY46:04051/tabsG_STRIP_HDR/tabpTAB4' />

Tables SAP

La table SAP représente un ensemble standard de commandes pour les éléments affichés dans une structure tabulaire.

Opérations courantes

Dans SAP, il existe plusieurs types de tables disponibles. Les tables standard (par défaut), les tables Grid et les tables ALV sont les plus couramment utilisées. Toutes sortes de tables SAP peuvent être automatisées avec Studio.

Vous pouvez utiliser les activités suivantes pour interagir avec les tableaux SAP et leur contenu :

• Cliquer (Click)
• Obtenir le texte (Get Text)
• Saisir dans (Type Into)
• Vérifier (Check)

Table standard SAP

La Table standard SAP prend en charge toutes les opérations courantes disponibles, tel que mentionné ci-dessus.

Table Grid SAP

La Table de grille SAP prend en charge toutes les opérations courantes disponibles, tel que mentionné ci-dessus, ainsi que les opérations de sélection/désélection et la capture des données.

Sélectionner/Désélectionner

Avec les activités Cliquer (Click) et Vérifier (Check), effectuez toutes les opérations nécessaires pendant votre projet d'automatisation SAP, comme :

• Sélectionner/Désélectionner une colonne
• Sélectionner/Désélectionner une colonne
• Sélectionner/Désélectionner tout








Filtrage des cellules d'un tableau

Vous pouvez effectuer toutes les opérations courantes, tel que mentionné ci-dessus, sur une cellule de table.

À l'aide de l'activité Étendue des cellules de table (Table Cell Scope), vous pouvez également filtrer le contenu des cellules de table (pour les colonnes et les lignes). Vous pouvez identifier les colonnes d'une table SAP par son nom complet, mais également par d'autres attributs, tels que ColumnName. De plus, vous pouvez filtrer les colonnes et les lignes de façon à utiliser n'importe quelle autre propriété destinée à identifier les éléments.

Si l'info-bulle de la colonne a un nom similaire à celui d'une autre colonne, nous basculons automatiquement l'identification de cette colonne vers un attribut différent, tel que ColumnName, comme illustré dans l'exemple ci-dessous.

Vous pouvez également utiliser un filtrage avancé par rapport au Numéro de ligne, qui permet une identification basée sur plusieurs attributs, comme illustré dans l'exemple ci-dessous.

Capture de données

La capture de données vous permet d’extraire des données structurées des tables SAP, comme illustré ci-dessous.

Dans le cas où vous automatisez une table qui contient plusieurs colonnes du même nom, le mécanisme d'extraction incrémente automatiquement les noms des colonnes (p. ex. column1, column2, column3, etc.).

L'activité Extraire les données de structure (Extract Structure Data) offre des possibilités supplémentaires quand vous extrayez des données de la table GridView SAP. Utilisez les valeurs suivantes pour le paramètre columns_name_source pour définir comment vous souhaitez obtenir les informations de la table :

• Plus long - Le nom complet de la colonne est extrait et utilisé.
• Plus court - Le nom court de la colonne est extrait et utilisé.
• Affiché - Le nom visible/affiché dans SAP WinGUI est utilisé.
• Technique - Le nom de l’en-tête technique de la colonne est extrait et utilisé.
• Info-bulle - Le nom de l'info-bulle qui apparaît après avoir fait passer la souris au-dessus d'un nom de colonne.








Table SAP ALV

La Table SAP ALV prend en charge toutes les opérations courantes disponibles, tel que mentionné ci-dessus, ainsi que la capture des données pour les tables à en-tête simple et à en-têtes multiples, ainsi que l'extraction de données d'écran. Il est possible d'extraire une ou plusieurs tables ALV de l'écran SAP.

Capture de données

Cela fonctionne exactement de la même manière que mentionné ci-dessus dans la capture des données pour les tables Grid SAP. Veuillez noter que le nom de l'info-bulle de la colonne peut être différent du nom qui apparaît dans les tables SAP ALV.

Utilisez le paramètre columns_name_source='Tooltip' pour définir la meilleure façon d'obtenir les informations relatives à la table.

Tables à en-têtes multiples

Studio peut extraire les données appropriées des tables dont les en-têtes sont répartis sur deux lignes ou plus.

Pour ce faire, les métadonnées affichent les éléments suivants :

join_type = ['LeftOuter' | 'Inner']

Ces options correspondent aux jointures SQL du même nom. La jointure externe gauche extrait également les lignes contenant uniquement le premier en-tête. Les autres valeurs de colonne manquantes sont renseignées avec un texte d'espace réservé NULL : null_value_text = ['(null)' | 'any other user provided value']

La jointure interne extrait uniquement les lignes où les données complètes ; elle ignore celles dont les données sont manquantes pour certains en-têtes.

Extraction de données d'écran

Si vous décidez d'utiliser l'extraction de données d'écran, la méthode d'extraction recommandée est FullText, et la case à cocher Ignorer les éléments masqués (Ignore Hidden) doit être cochée. Veuillez noter que seul le texte visible sur l'écran SAP est extrait en utilisant cette méthode.

Pour en savoir plus sur l'extraction de données d’écran, consultez cette page.

ColorIndex

Les attributs ColorIndex, ColorIntensified et ColorInverse vous permettent de déterminer la couleur d'arrière-plan des éléments.

Ce paramètre peut être utilisé à la fois dans des scénarios d'automatisation des processus robotisés et d'automatisation de test.

Nom d'attribut	Type d'objet
ColorIndex	int32
ColorIntensified	boolean
ColorInverse	boolean

Table hiérarchique SAP ALV

La table hiérarchique SAP ALV représente une liste d'éléments organisés dans une table avec une structure hiérarchique.

Vous pouvez utiliser l'activité Expand ALV Hierarchical Table (Développer le tableau hiérarchique ALV) pour identifier une cellule de tableau hiérarchique ALV SAP. Une fois la cellule identifiée, toutes les activités typiques de l'interface utilisateur peuvent être effectuées, telles que Click (Cliquer), Get Text (Obtenir du texte), entre autres.

Il existe deux façons de travailler avec l’activité : au moment de la conception ou au moment du runtime.

Phase de conception

Au moment de la conception, vous devez sélectionner n’importe quelle cellule d’intérêt à l’intérieur de la table. L'activité capture les coordonnées de cette cellule active. Les modifications sont possibles à tout moment.

Exécution

Le focus est défini sur la cellule cible et l'élément ÉlémentIU (UiElement) correspondant est renvoyé en tant qu'argument de sortie.

Naviguer dans la table

Par exemple, si vous souhaitez obtenir des informations sur le temps de vol (6:01) d'une compagnie aérienne spécifique (AA) et d'un numéro de vol spécifique (17).

Niveau/Colonne ciblée (Level / Focused column) : détermine l'élément sur lequel est défini le focus.

Niveau 0/Colonne d'en-tête (Level 0 / Header column) : définit la colonne et la valeur à rechercher dans la colonne d'en-tête.

Niveau 1/Colonne de position (Level 1 / Position column) : définit la colonne et la valeur à rechercher dans la colonne de position.

Les coordonnées de la cellule contenant 6:01 sont stockées en tant que valeur de sortie, avec le type de variable ÉlémentIU (UiElement).

Liste arborescente SAP ALV

L'arborescence SAP ALV représente une liste d'éléments organisés dans une structure d'arborescence.

Vous pouvez utiliser l'activité Développer l'arborescence ALV (Expand ALV Tree) pour sélectionner un nœud ALV et afficher le chemin du nœud dans l'activité. Cela vous permet d'utiliser n'importe quelle autre activité prise en charge afin de travailler sur l'élément spécifié.

Textedit SAP

Le contrôle SAP Textedit représente un champ/éditeur de texte modifiable.

Vous pouvez utiliser les activités suivantes pour interagir avec ce contrôle :

• L’activité Saisir dans (Type Into) pour les champs de texte.
• L’activité Envoyer le raccourci (Send Hotkey) pour les boutons qui prennent en charge les raccourcis clavier ou l’activité Cliquer sur l'image (Click Image) pour les boutons.

Barre d’outils SAP

La barre d’outils SAP représente un ensemble de boutons avec lesquels vous pouvez interagir. Dans SAP, il existe plusieurs types de barres d’outils, selon la transaction SAP ou le programme SAP.

• Barre d’outils système SAP (1)
• Barre d’outils d’application SAP (2)
• Barre d’outils spéciale SAP (3)
• Barre d’outils GridTable SAP (4)
• Services d'objet génériques SAP (5)

Utilisez l’activité Cliquer sur le bouton de la barre d'outils (Click Toolbar Button) pour interagir avec les boutons dans les barres d’outils.

Remarque : ce contrôle SAP n’est pas pris en charge par Recording dans Studio.

Code de transaction SAP

Représente un code alphanumérique qui vous permet d’accéder aux fonctions SAP ou d’exécuter des programmes SAP.

Seul le code de transaction est requis pour utiliser l'activité SAP Appeler une transaction (SAP Call Transaction).

Le code de la transaction est exécuté dans la fenêtre SAP GUI actuelle.

Remarque :

Lorsque vous fournissez un code de transaction (par exemple VA01), l’activité envoie la commande /nVA01 + Enter (keystroke) pour appeler une transaction.

Veuillez noter que les modifications apportées à la transaction en cours non enregistrées sont rejetées sans avertissement.

Arborescence SAP

L’arborescence SAP représente une liste d’éléments organisés dans une structure d’arborescence. Plusieurs types de commandes d'arborescence SAP sont disponibles :

• Arborescence simple









• Arborescence en liste









• Arborescence en colonne









Vous pouvez utiliser l'activité Cliquer ( Click ) ou Obtenir le texte ( Get Text ) pour interagir avec un nœud ou un élément dans n'importe quel type de contrôle de l'arborescence SAP.

Remarque : il est recommandé d’utiliser la propriété SimulateClick lorsque vous interagissez avec les arborescences SAP.

Expand Tree

Si l’arborescence contient un grand nombre d’éléments enfants, la sélection se fait comme suit :

1. Développez l’arborescence dans SAP WinGUI et sélectionnez l’élément qui vous intéresse.
2. Utilisez Indiquer à l’écran pour sélectionner l’ensemble de l’arborescence SAP.

Les nœuds de l’élément sélectionné sont affichés dans l’activité.

Remarque : ce contrôle SAP n’est pas pris en charge par Recording dans Studio.

Si l'arborescence est réduite et que le nœud ou l'élément qui vous intéresse n'est pas visible, utilisez l'activité SAP Développer l'arborescence (SAP Expand Tree), pour développer l'arborescence parente en un nœud ou élément actif.
