图表

简介

仪表板包含可以使用图表在不同级别进行分组的数据。在 Process Mining 中，您可以按照业务需求自定义编辑图表。您可以使用不同的字段或通过更改指标来创建不同的视图。

当您要设计图表时，您需要采取一些步骤：

1. 确定要在图表上显示值的字段。
2. 确定最适合您要显示的信息的图表类型。
3. 定义要在图表上使用的主要指标。
4. 定义可能与在图表上使用相关的其他指标。

图表类型

以下是可用图表类型及其用途的概述。

图表类型	描述
条形图	用于对数据进行分组并比较某些指标。
垂直条形图	用于显示数值字段的值分布。
表格图表	用于将值显示为包含行和列的表格。
折线图（或历史记录图）	用于拆分不同时期的数据，以显示一段时间内的趋势。
流程图	用于根据数据显示事件发生顺序的可视化表示。
KPI 列表	用于显示流程主要 KPI 的图形表示。
饼图	用于在圆形图表中显示数据。

编辑图表

要定义图表，您可以定义图表的属性。 对于新图表，所有属性都为空，您可以通过编辑属性从头开始定义图表。 有关更多信息，请参阅仪表板。 您还可以编辑现有图表的属性。

请按照以下步骤编辑图表。

1. 在仪表板编辑器中，转到要编辑图表的仪表板。
2. 单击要编辑的图表，以便将其选中。

属性面板将在右侧打开，显示可编辑的图表属性。

选项卡

编辑选项卡

请按照以下步骤编辑选项卡。

1. 在仪表板编辑器中，转到要为其编辑选项卡的图表。
2. 从“选择选项卡”选取器中选择要编辑的选项卡。

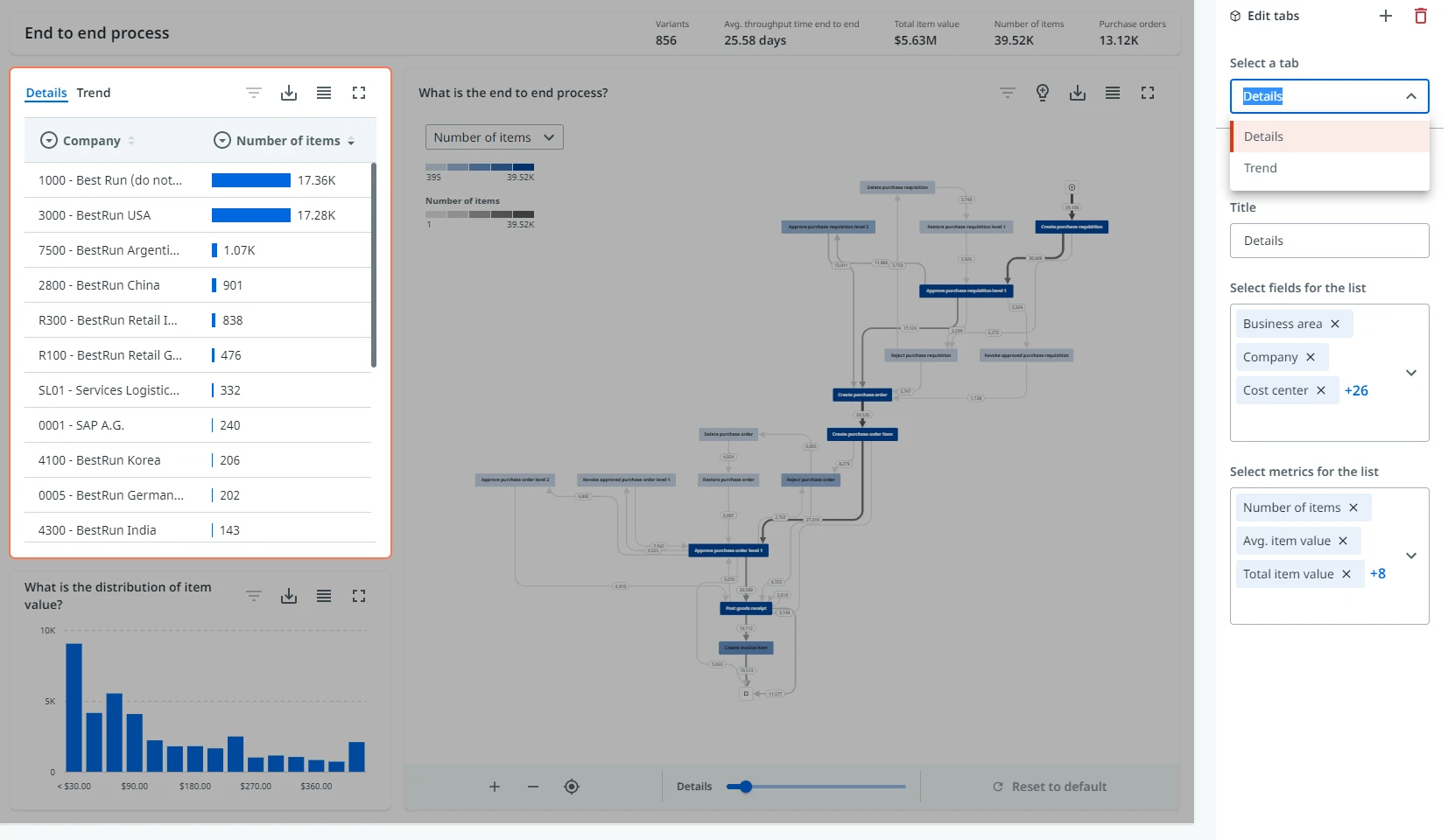

有关示例，请参见下图。

添加新选项卡

请按照以下步骤在图块上添加选项卡。

1. 在仪表板编辑器中，转到要为其添加选项卡的图块。
2. 单击“编辑选项卡”面板中的 添加新选项卡图标。

系统将在所选图块上创建一个新的空选项卡。您可以在新选项卡上添加图表。编辑图表名称时，该名称将显示在选项卡的标签上。另请参阅仪表板。

注意：一个图表最多可包含三个选项卡。如果图表已包含三个选项卡，则系统会禁用“添加新选项卡”按钮。

删除选项卡

请按照以下步骤删除选项卡。

1. 在仪表板编辑器中，转到要为其删除选项卡的图块。
2. 从“选择选项卡”选取器中选择要删除的选项卡。
3. 单击删除选项卡图标。

所选选项卡将从图表中删除。

注意： 该选项卡将立即删除，无需确认。

切换显示字段

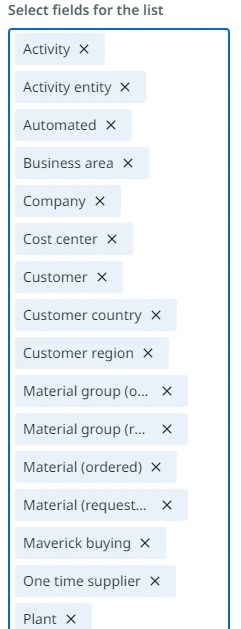

要使最终用户能够为图表选择不同的视图，您可以选择将要添加到选取器的不同字段。 下图显示了字段选取器的示例。

选择字段时，系统将显示流程中所有可用字段的列表。

切换值

要使最终用户能够在图表中的不同值之间切换，您可以选择将添加到选取器的不同指标。 为图表选择指标时，系统会列出为流程定义的所有可用指标。

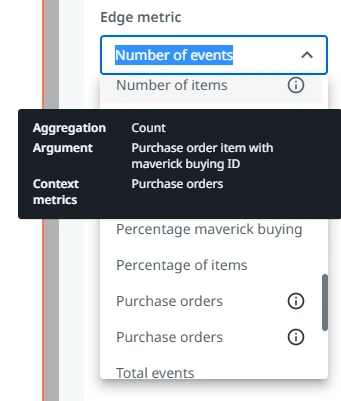

注意：列表中的指标可以具有相同的名称。 在这种情况下，指标的计算方式不同。 例如，基于不同的字段。 您可以将鼠标悬停在“信息”图标上以显示指标的上下文信息。 有关示例，请参见下图。

以下是上下文栏信息的说明。

元素	描述
聚合	用于计算指标的函数。 • 计数 - 记录的总数。 • 唯一计数 - 唯一记录的总数。 • 平均值 - 字段的平均值。 • 最小值 - 字段的最小值 • 最大值 - 字段的最大值 • 百分比 - 值为“True”的值的百分比 • 总和 - 字段值的总和。
参数	用于计算指标的参数或字段
上下文指标	为主指标提供上下文的一个或多个指标。例如，如果将主要指标定义为平均项目值，则计算平均金额的项目数通常是有用的上下文。

添加图表筛选器

图表筛选器使您能够在将表格数据提供给图表之前筛选表格中的数据。 使用图表筛选器，您可以创建数据的子集，以创建业务用户可以使用的更具体的可视化。 当业务用户打开包含一个或多个带有图表筛选器的图表的流程应用程序时，这些图表将根据图表筛选器显示数据。

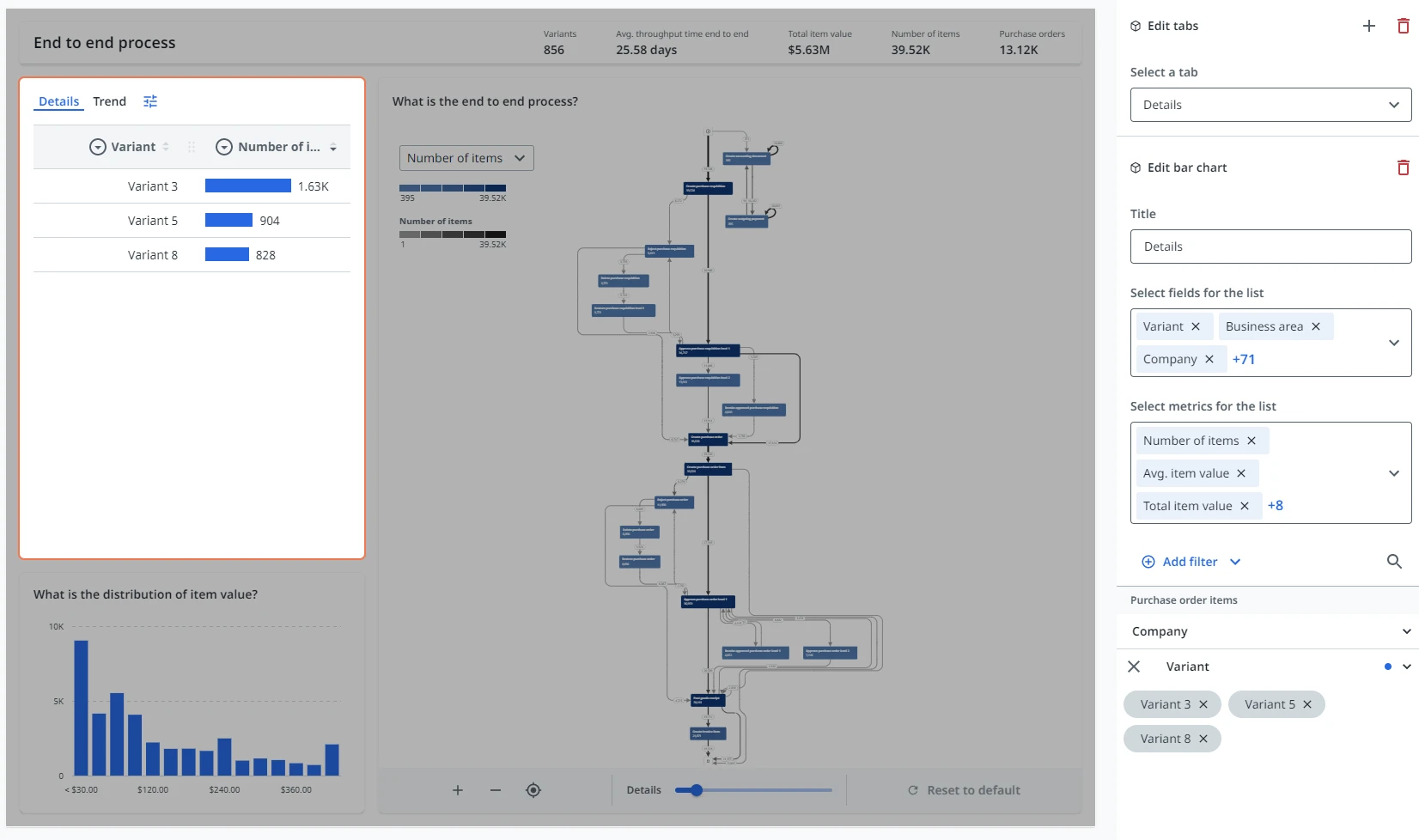

为图表定义一个或多个筛选器时，“图表筛选器”图标“”会显示在图表顶部。 企业用户可以选择图标，以查看应用的图表筛选器。 请参见下图。

备注：

企业用户仍可以添加全局筛选器，这些筛选器将应用于图表筛选器之上。 但他们无法更改图表筛选器。

添加图表筛选器

请按照以下步骤添加图表筛选器。

步骤	操作
1	选择要为其添加图表筛选器的图表。
2	在图表属性面板中单击“ + 添加筛选器 ”。
3	从筛选条件列表中选择筛选条件，或搜索要添加的筛选条件。

为图表定义筛选条件后， 图标将显示在图表顶部。 请参见下图。

提示：

图表筛选器类似于全局筛选器。 有关可用筛选器、流程筛选器和筛选器类型的详细说明，请参阅 筛选 器。

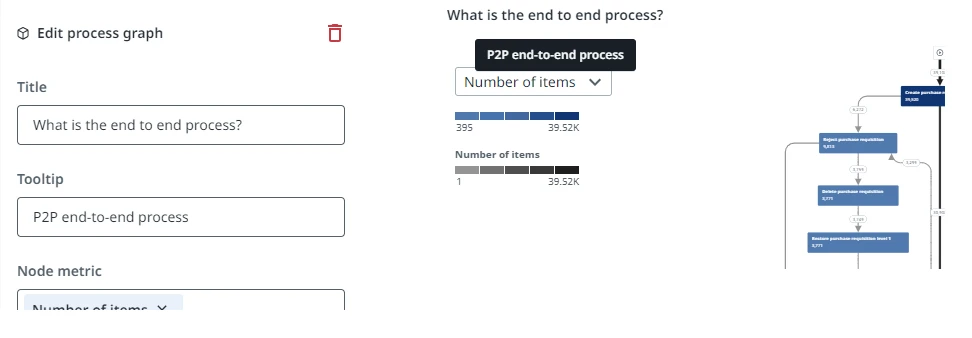

为图表添加自定义工具提示

您可以为图表添加自定义工具提示。 当用户将鼠标悬停在已发布的流程应用程序中的图表标题上时，将显示工具提示。

请按照以下步骤为图表添加自定义工具提示。

步骤	操作
1	选择要为其添加工具提示的图表。
2	在“ 工具提示 ” 字段中输入要显示为图表工具提示的文本。
