用户界面

Studio 包含多个面板，便于您更轻松地访问特定功能。这些面板可以停靠，充当浮动窗口，您也可以在下拉列表中启用“自动隐藏”选项。

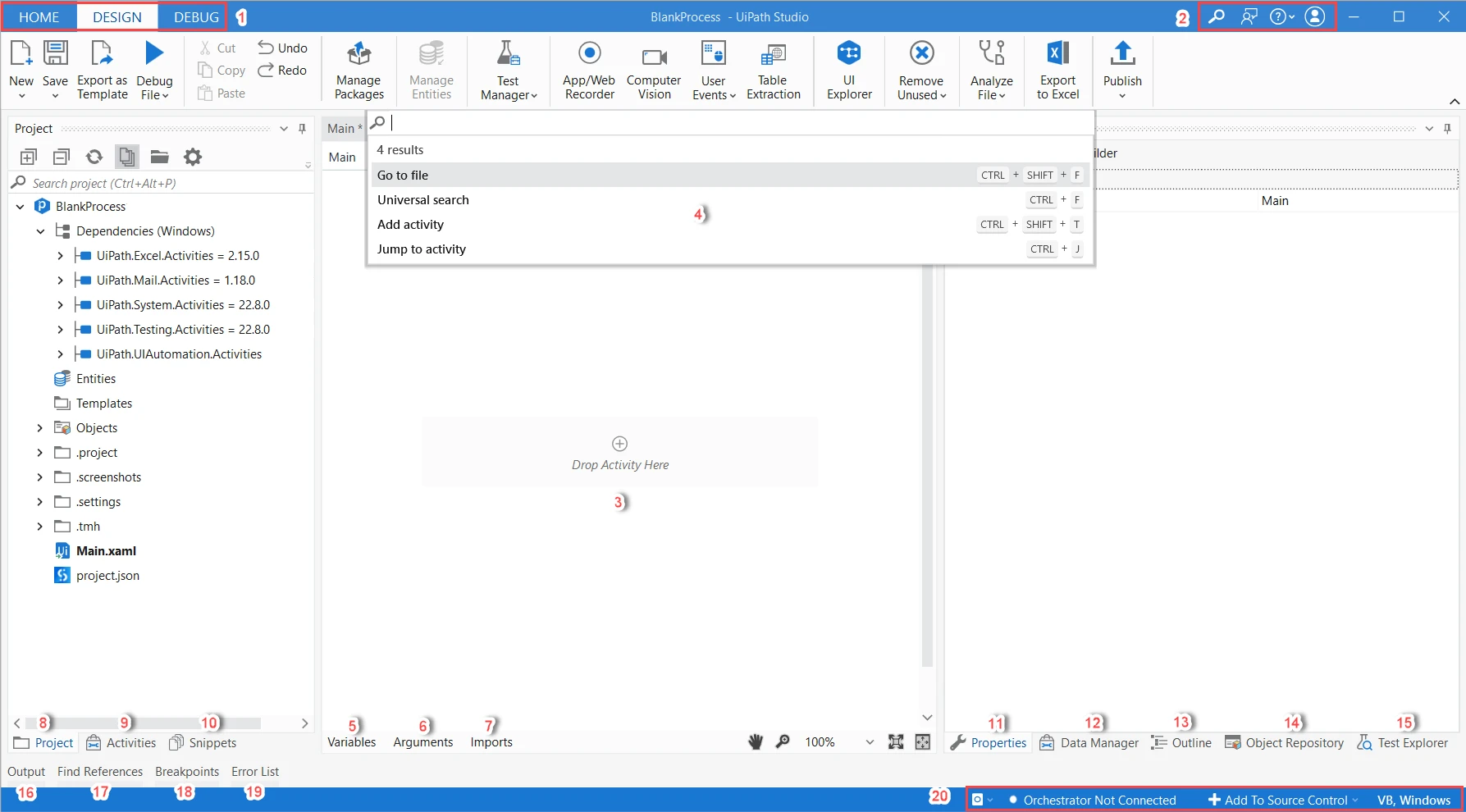

概述

编号	名称	描述
1	功能区选项卡	访问 Studio 的三个主要区域： “主页” - 转到 Studio 后台视图 ，您可以在其中打开和创建项目、配置 Studio 等。 使用“ 命令面板”和 Studio 面板中提供的工具设计- 构建自动化。 调试 - 使用一组全面的工具来调试工作流。 有关更多信息，请参阅 关于调试。
2	标题栏	打开“命令面板”。 发送反馈。 访问帮助资源。 登录到您的帐户。
3	设计器面板	通过管理添加到当前工作流文件中的活动来构建自动化。
4	命令面板	使用可用的搜索栏在项目内执行搜索： 添加活动 通用搜索 转到文件 跳转到活动
5	变量面板	管理变量。
6	参数面板	管理参数。
7	导入面板	管理导入的命名空间。
8	项目面板	查看当前项目的内容，管理文件、文件夹和依赖项，以及调整项目设置。
9	活动面板	查看所有可用活动并将活动添加到自动化中。
10	代码片段面板	使用预先构建的工作流并添加您自己的可重复使用的自动化流程。
11	属性面板	查看和配置所选活动的属性。
12	Data Manager 面板	管理项目中的数据。
13	大纲面板	查看当前工作流和所有可用节点的层次结构。
14	对象存储库面板	在流程内部和跨流程创建和重用 UI 分类法。
15	测试探测器	查看与测试自动化相关的信息。
16	输出面板	查看“日志消息”和“写入行”活动的输出、有关项目执行状态的信息、活动包生成的错误等。
17	查找引用面板	查看项目中引用元素的所有位置。
18	错误列表面板	查看运行工作流分析器时生成的所有错误。
19	断点面板	管理添加到项目中的断点。
20	状态栏	查看状态信息，并管理 Orchestrator 连接和源代码控件集成的状况。

功能区

功能区选项卡

功能区简单明了，可以通过单击“最小化/展开”按钮 将其最小化或展开。它由以下三个选项卡组成：

• 主页 - 创建和打开项目，配置 Studio，或从 Studio 后台视图访问帮助和许可证信息。
• “设计” - 向项目中添加序列、流程图和状态机，安装和管理活动包，与用户界面元素构建交互，将工作流导出到 Excel，然后将您的工作发布到 OrcheStrator 或自定义订阅源。请记住，除非您安装 UiPath.UIAutomation.Activities 包，否则“功能区”中将不会显示“向导”和“UI Explorer”。








• “调试”- 调试工作流，同时使用调试工具设置断点，逐步监视活动的执行，并调整调试速度。打开日志，查看有关项目执行以及对项目进行的任何更改的详细信息。如需有关调试的更多信息，请查看关于调试页面。








  注意：不是在执行自动化项目期间创建的文件在发布到 Orchestrator 之后将变为只读文件。如果您的业务流程要求您在某个时候写入特定的文件，请确保在设计项目时创建该文件。

标题栏

发送反馈

您可以直接从 Studio 中发送以下两类反馈：“提交产品建议”或“报告错误”。您可以单击功能区中的 图标访问这两类反馈。

“发送反馈”功能只能用于向产品团队发送匿名反馈。如需联系我们的技术支持团队，请使用联系技术支持表单。

提供以下信息，然后单击“提交”：

• 从“我希望”下拉菜单中，选择“提交产品建议”或“报告错误”。
• 从“对象”下拉菜单中，选择“UiPath 活动”、“UiPath Studio”、“UiPath 机器人”、“UiPath Orchestrator”或“UiPath 助理”。
• 从“这对您的重要性”下拉菜单中，选择“值得拥有”、“重要”或“关键”。
• 在“主题”字段中，添加简短的标题。
• 添加详细说明并附加最多 6 个图片、视频或文本文件，每个文件均需小于 10MB。发送反馈的阈值为 5 分钟内发送 3 次。

Help

单击“帮助” 图标可快速访问“ 后台视图” 的“帮助” 选项卡中也提供的资源，如下所示：

后台视图

这是您首次打开 Studio 时看到的视图。您也可以通过单击窗口左上角的“主页”进入此视图。您可以在此处创建和打开项目、配置 Studio 或访问帮助和许可证信息。

此视图中提供以下按钮和选项卡：

• “打开”- 浏览至本地自动化项目并打开它。默认情况下，项目的创建位置为 C:\Users\<current_user>\Documents\UiPath。

  注意：无法在 Studio 中打开位于用户仅具有读取权限的网络文件夹上的项目。我们建议使用来源控件系统针对项目进行协作。
• 关闭 - 关闭当前打开的自动化项目。
• “开始”- 创建新的自动化项目或打开最近访问的项目。您可以从预定义的模板创建新项目，也可以打开您最近处理过的项目。可以从“打开最近的项目”列表中固定或删除项目，该列表显示每个项目的说明、目标框架、用于表达式的语言以及项目来源（本地、Studio Web 或 GIT/SVN/TFS 存储库）。将鼠标悬停在“打开最近的项目”列表中的条目上时，将显示 project.json 文件的路径以及上次打开项目的时间。
• 模板 - 基于模板创建新项目。在此选项卡中，您可以查看所有可用的项目模板，并可按来源搜索和筛选模板。有关更多信息，请参阅项目模板。
• “团队”- 管理自动化项目的“来源控件集成”。

• 工具 - 访问可增强 Studio 体验的工具。

  • 选择“ 用户界面探测器” 、 “项目依赖项批量更新工具” 和“ Microsoft Office 修复工具”的“应用程序” 选项卡。
  • 选择“UiPath 扩展程序”选项卡以安装或卸载以下扩展程序：Chrome、Firefox、Edge、Java、Silverlight、Citrix、Windows 远程桌面、VMware Horizon、Excel 加载项和 SAP 解决方案管理器。
  • 选择“插件”选项卡以启用或禁用来源控件和测试自动化插件。
• “设置” - 更改 Studio 的外观、设置全局首选项以及管理活动包来源。 有关更多信息，请参阅 配置 Studio 设置。

• 帮助 - 提供产品文档、发行说明、在线资源、社区论坛和 RPA 学院。

  您还可以在这里访问快速教程，该教程可以帮助您学习创建、发布和运行自动化的基础知识。

  注意：为确保成功完成本教程，我们建议您暂停本教程，然后对未在本教程步骤中突出显示的工作流进行任何更改。

  有关产品版本和安装、许可可用性、更新通道和设备 ID 的信息也可以在“帮助”选项卡中找到，其中还有一个用于将详细信息快速复制到剪贴板的“复制信息”按钮。









命令面板

使用 Ctrl + Shift + P、F3 键盘快捷键，或单击搜索按钮，以打开“命令面板”。该面板中包含“添加活动”、“通用搜索”、“转到文件”和“跳转到活动”搜索栏。

注意：Studio 支持按照作用域划分活动的优先级。单击活动作用域内的 图标，并要注意，“命令面板”提供了适合当前作用域的活动的相关建议。官方活动包中分阶段推出了对此功能的支持，您可定期查看发行说明。

添加活动

使用 Ctrl + Shift + T 键盘快捷键即可打开“添加活动”搜索栏。您可以在已安装的包中搜索活动，并将其添加到文件中选定的活动之后。该搜索栏会向前五个结果自动分配键盘快捷方式，并记住之前的搜索结果。

单击序列中某个活动顶部或底部的 图标即可打开“添加活动”搜索栏。

如果在 Studio 设计设置中选择了“启用 AI 活动建议”选项，UiPath AI 服务会分析您在工作流中打开“添加活动”搜索栏的位置，并根据当前上下文建议您接下来可能要添加的活动。如果没有上下文（例如，在“设计器”面板中未选择任何活动时按 Ctrl + Shift + T），则不会提供活动建议。

通用搜索

“通用搜索”栏使您可以查找当前项目中的代码片段、活动、变量、参数、导入、项目依赖项和文件。搜索从所有工作流文件（包括已关闭的文件）中返回结果。

选项	快捷方式	描述
当前文件	Ctrl + 1	列出当前打开的文件中与搜索查询相匹配的结果。
所有文件	Ctrl + 2	列出当前项目的所有文件中与搜索查询相匹配的结果。
活动	Ctrl + 3	列出与搜索查询匹配的活动的结果。
变量	Ctrl + 4	查找当前项目中与搜索查询相匹配的变量。
参数	Ctrl + 5	查找项目中定义的与搜索查询相匹配的参数。
导入	Ctrl + 6	在项目中查找与搜索查询相匹配的已导入命名空间。
项目文件	Ctrl + 7	查找当前项目中与搜索查询相匹配的文件。
依赖项	Ctrl + 8	列出安装到项目的依赖项中的查询结果。
代码片段	Ctrl + 9	查找与搜索查询匹配的代码片段文件。

若使用“通用搜索”或“添加活动”，系统会在您下一次打开搜索栏之前一直保留搜索结果。若使用“转到文件”和“跳转到活动”，则不会保留之前的搜索查询。

双击活动或按 Enter 键，将活动添加至当前打开的文件。通过使用相同命令，您可以打开“所有文件”或“项目文件”类别下的文件，或聚焦所需的搜索结果。

调用工作流活动内的流程参数默认值不可使用“通用搜索”功能进行搜索。

转到文件

“转到文件”栏用于搜索及打开当前项目文件夹中的文件。.xaml 文件将在 Studio 的“设计器”面板中打开，其他文件（例如屏幕截图或 Excel 文件）则由计算机上的对应默认应用程序打开。双击或按 Enter 键即可打开文件。

注意：“活动”、“项目”面板和“命令面板”支持模糊搜索。这表示，即使搜索词并不完全匹配，系统也会返回结果列表。搜索词可能仅缺失一小部分、出现拼写错误或仅包含每个词的首字母。例如，如果在“活动”栏键入 dci，系统将返回“双击图像”活动。

跳转到活动

“命令面板”中的“跳转到活动”搜索栏可帮助在大型工作流中查找及聚焦特定活动。它可通过以下方式访问：使用 Ctrl + J 键盘快捷键，或者使用 F3 或 Ctrl + Shift + P 快捷键打开，然后选择“跳转到活动”。

打开后，“跳转到活动”栏将显示“设计器”面板中目前聚焦的 .xaml 文件内的完整活动列表。

键入活动的显示名称或命名空间，例如“分配”。使用键盘箭头选择该活动，并按 Enter 键以在“设计器”面板中将它设为焦点。

在“跳转到活动”栏中，活动依以下顺序排列：容器、父活动和子活动。

面板

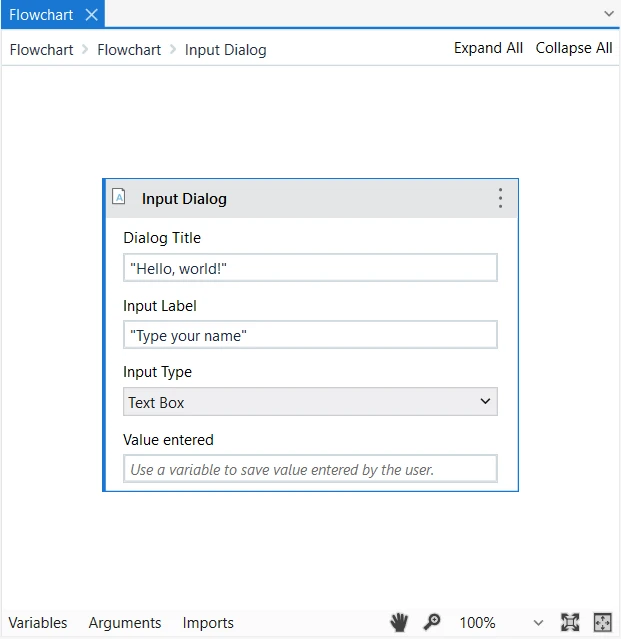

设计器面板

“设计器”面板显示当前的自动化项目，可用于对该项目进行更改，并可让您快速访问变量、参数和导入项。

通过双击要查看的活动，可以在图表中导航。路径在“设计器”面板的标题中显示为面包屑导航。请注意，当使用缩放比例不同的多个显示器时，某些活动的输入字段部分中的文本可能会显示不当。

您可以使用“Ctrl + C”快捷键或上下文菜单将活动复制到文本编辑器，接收更改，然后将其复制回“设计器”面板。您可以使用 Studio 功能区中的按钮或按“Ctrl + Z”/“Ctrl + Y”来撤消/重做在面板中执行的操作。

如果活动出现验证错误，则“设计器”面板中活动标题栏的右侧会显示一个错误图标 ，同时该活动的所有父级活动中也会显示一个警告图标 。单击图标即可打开受问题影响活动的“属性”面板，并且错误消息将在“属性”面板的顶部显示。

单击 图标、按住空格键或按下鼠标中键，即可激活“全景模式”。使用缩放下拉菜单可更改缩放级别，单击 图标可将之重置回 100%。

“适应屏幕” 图标可更改缩放，使整个工作流适应“设计器”面板。单击 图标可获取整个项目的概述，并可通过调整焦点浏览各部分。

上下文菜单

上下文菜单用于在工作流上执行多个操作，无论是序列还是流程图。可以通过右击工作流中的某个活动来显示上下文菜单。

注意：如果选择更多个活动，那么不会显示任何菜单。

上下文菜单的字段描述

选项	描述
查看父项	在“设计器”面板中显示目标活动的父项。 注意：只有在“设计器”面板中打开子活动时，才会对子活动显示此选项。
打开	在“设计器”面板中打开选定的活动。结果与双击相同。
折叠	折叠活动，从而将显示的详细信息减少到“双击查看”。您可通过单击“折叠”按钮 获得相同结果。 注意：仅对序列显示。
原地展开	展开活动的内容，显示其详细内容。您可通过单击“展开”按钮 获得相同结果。 注意：仅对序列显示。
剪切	删除选定的活动，并将其放在剪贴板上。
复制	复制选定的活动，并将其放在剪贴板上。只读文件中的活动现在可以复制到另一个工作流或 .txt 文件中。将多个活动复制到剪贴板时，其顺序会颠倒。 :warning: 将活动复制到具有不同兼容性的项目（例如，从 Windows - 旧版到跨平台）时，可能会导致执行目标工作流失败。
粘贴	在当前位置插入剪贴板的内容。
删除	删除目标活动。 注意：由于只有选择了单个活动时才会显示“上下文”菜单，因此您可以通过对应的键盘快捷方式 Delete 对更多个活动使用此命令。
批注	添加、编辑、删除、显示和隐藏添加到工作流中的活动的批注。
复制为图像	生成“设计器”面板中所显示内容的屏幕截图。 注意：如果您想要创建一个子活动的屏幕截图，请确保首先在“设计器”面板中打开该子活动。
保存为图像	生成“设计器”面板中所显示内容的屏幕截图，并提示用户设置详细信息以便保存（名称、类型和目标位置）。支持的格式：JPG、PNG、GIF 和 XPS。
创建变量	在“变量”面板中创建一个变量。
自动排列	在流程图中自动安排活动。
删除围绕的序列	从“设计器”面板中删除选定的“序列”活动。其包含的活动将移入父级序列。
用“Try Catch” (Ctrl+T)包围	在“Try Catch 异常处理”语句中插入活动。 注意：“Try Catch 异常处理”语句用于处理由数据或编程错误引起的异常。“Try”子句包括要检查异常的活动。“Catch”子句是异常处理程序。无论前两个子句的状态如何，“Finally”子句都用于执行活动。
提取为工作流	创建包含目标活动的新工作流，目的是将大型项目分解为较小的项目。在提取活动的位置上，将创建一个“调用 <new> 工作流”活动，用于编辑和导入新建工作流中的参数。系统会根据该活动中使用的变量自动创建参数。“调用 <new> 工作流”活动自动映射本地变量，以调用所提取工作流的参数。请注意，这仅适用于您创建的变量，参数并非根据父活动（如“遍历循环”）隐式创建的变量而创建。
打开工作流	打开使用上述选项创建的工作流。
启用活动	启用以前禁用的活动。
禁用活动	禁用一个活动，然后将该活动放置在“注释掉”活动中。
切换断点	将选定的活动标记为断点以进行调试。也可以通过单击“执行”选项卡中的“断点”按钮来切换断点。一次可以为一个活动触发一个断点。
编辑断点设置	打开“断点设置”窗口。
运行至此活动	调试项目并在执行此特定活动之前停止调试。
从此活动运行	从此活动开始调试。
显示所有条件	显示项目中定义的所有条件（“属性”面板 >“条件”）。 注意：仅当您在项目中右击空白空间时才会对流程图显示该选项；如果您在流程图中右击某个活动，那么不会显示该选项。
隐藏所有条件	隐藏显示的所有条件。 注意：仅当您在项目中右击空白空间时才会对流程图显示该选项；如果您在流程图中右击某个活动，那么不会显示该选项。
设置为开始节点	将所选活动与开始节点连接。 注意：仅对流程图显示。
设置为初始状态	将“状态机”特定活动连接到开始节点。 注意：仅对状态机显示。

还会对“设计器”面板中的选项卡显示上下文菜单。可选择以下选项：

选项	描述
关闭	关闭活动选项卡。
关闭其他	关闭除活动选项卡之外的所有选项卡。
关闭所有文档	关闭所有选项卡。
浮动	取消停靠目标选项卡并将其更改为浮动状态。
固定选项卡	在“设计器”面板中固定目标选项卡。 注意：最后固定的选项卡总会移至所有其他现有选项卡之前（无论是否固定）。已固定的某个选项卡的位置只能相对于其他固定选项卡进行更改。
新建水平选项卡组	水平分割屏幕，使您能够在同一屏幕中查看“设计器”面板的两个或多个实例。目标项目将移动到右侧面板。 注意：只有当项目包含两个或更多选项卡以及隐含的工作流时，才会显示该面板。
新建垂直选项卡组	垂直分割屏幕，使您能够在同一屏幕中看到“设计器”面板的两个或多个实例。目标项目会移至底部面板上。 注意：只有当项目包含两个或更多选项卡以及隐含的工作流时，才会显示该面板。
移至上一个选项卡组	将目标选项卡移动到显示的前一个“设计器”面板上。 注意：只有以前使用过“新建垂直选项卡组”或“新建水平选项卡组”选项时，才会显示该面板。
移至下一个选项卡组	将目标选项卡移至显示的下一个“设计器”面板上。 注意：只有以前使用过“新建垂直选项卡组”或“新建水平选项卡组”选项时，才会显示该面板。

项目面板

“项目”面板用于管理项目文件和依赖项，以及配置项目设置。有关更多信息，请参阅管理包。

Data Manager 面板

“数据管理器”面板使您能够从一个集中位置管理变量、参数、常量、实体、Orchestrator 资源、连接和命名空间等数据。有关更多信息，请参阅使用数据管理器。

活动面板

“活动”面板显示可添加到当前工作流的可用活动。您可以使用面板顶部的搜索框按名称或说明搜索活动，使用导航键浏览这些活动，然后按 Enter 将所选活动添加到当前打开的文件。

注意：无论 Studio 中设置了哪种界面语言，搜索框都可以按类名称来查找活动。

将鼠标悬停在面板中的活动上会显示该活动所属的包及其描述。要将活动添加到收藏夹列表，请右键单击它，然后选择“添加至收藏夹”。

右键单击面板中的活动，然后选择“ 创建测试台 ” 以测试一个或多个活动，然后再将其添加到项目中。 单击 此处了解详情。

自定义活动面板

单击面板顶部的“查看选项” 按钮，打开允许自定义面板的菜单。有关可用选项的列表，请参阅下表。

选项	描述
显示收藏夹	显示包含收藏活动的部分。默认情况下，此选项处于选中状态。
显示最近的项目	显示包含最近使用的十个活动的部分。默认情况下，此选项处于选中状态。
显示可用	显示所有可用活动。默认情况下，此选项处于选中状态。
显示兼容性	当前未使用的选项。默认情况下未选中此选项。
显示传统/新式	显示使用传统设计体验的项目中的新式用户界面自动化活动，或显示使用新式体验的项目中的传统用户界面自动化活动。默认情况下未选中此选项。
显示目录	根据活动所属的类别对活动进行分组。默认情况下，此选项处于选中状态。
按程序包分组	根据活动所属的包对活动进行分组。默认情况下未选中此选项。 注意： 启用“ 按包分组” 视图选项时，包中版本高于 Studio 22.10 附带的版本的某些活动将分组到包的运行时版本下。
按描述搜索	在面板中搜索时，请搜索活动说明，而不仅仅是搜索活动名称。默认情况下未选中此选项。
固定收藏夹	在面板中搜索时，请始终保持收藏夹活动可见。如果选择了“显示收藏夹”，则可用。默认情况下未选中此选项。

代码片段面板

“代码片段”面板使您可以轻松地重复使用自动化。默认情况下，它包括多个示例和代码片段。

要添加自己的示例和代码段，可以单击“添加文件夹”按钮并从硬盘驱动器中选择一个目录。不会显示空文件夹。

要删除某个文件夹，请右击该文件夹并选择“删除”。

属性面板

“属性”面板包含上下文，用于查看和更改所选活动的属性。如果在相同工作流中选择两个活动，则仅可从“属性”面板修改通用属性。

在具有跨平台兼容性的项目中，所有活动属性都在“设计器”面板的活动卡中可用。这也适用于使用 Windows 兼容性的项目中的某些活动。

表达式编辑器

当用于活动输入字段时，可以使用 Ctrl + Shift + E 键盘快捷方式打开表达式编辑器。您还可从“属性”面板、需要输入文本的字段和活动主体中打开表达式编辑器，直接在所需字段中添加文本即可。

表达式编辑器包含智能代码完成功能。 表达式可以写在多行上。 提供了用于直接在表达式中创建变量和参数的键盘快捷方式 。

在编辑器中使用 Ctrl + F 打开搜索和替换功能。选择表达式的一部分，然后按 Ctrl + F3 将文本添加到搜索字段。按住 Ctrl 键使搜索窗格半透明，并查看其背后的文本。

当您关闭编辑器时，系统会保存该编辑器在显示器上的位置、窗口大小和文本缩放级别，并会在您下次打开编辑器时加以应用。

大纲面板

“大纲”面板显示项目层次结构以及所有可用节点。您可以在“设计器”面板中选择活动来高亮显示该面板中的活动，也可在“大纲”面板中选择特定的活动来切换到该活动。

输出面板

“输出”面板使您能够显示“日志消息”或“写入行”活动的输出等内容。此面板中也会显示包的例外情况。

在“输出”面板中，通过单击面板标题中的按钮，可以显示或隐藏具有不同日志级别（错误、警告）的消息。双击消息会显示关于此消息的更多详细信息，并包含用于复制信息的选项。

在“输出”面板中搜索日志并在搜索结果列表中选择项目时，相应日志将会高亮显示。

“导出日志”按钮用于将日志导出至 .txt 文件。该按钮还会导出时间戳和错误消息详情。此外还可导出筛选后的日志。例如，若想仅导出 Trace 级日志，您可筛选列表，然后使用“导出日志”按钮。

调试时，“输出”面板将显示日志，表示活动开始执行时间，直至结束的时间。您可通过“调试”选项卡中的“日志活动”选项启用此功能。

“ 错误列表” 面板显示验证过程中在文件或项目中发现的错误，以及 工作流分析器 规则生成的错误。

“全部清除”按钮会擦除“输出”面板中显示的所有信息。在运行工作流时，将擦除此面板中存储的日志和其他数据。“输出”面板一次最多显示 2,000 行。

“输出”面板不适用于生产监控，而应仅在开发自动化时使用。例如，在使用大量“日志消息”活动时，事件可能不会按预期显示。要监控生产运行，请使用 Orchestrator 日志。

“查找引用”面板

“查找引用”面板显示您在项目中搜索的引用的结果。要查找项目中引用元素的每个位置，请右键单击该元素，然后选择“查找引用”。这适用于以下情况：

• “项目”面板中的文件
• “活动”面板中的活动
• “变量”面板中的变量
• “参数”面板中的参数

• “对象存储库”面板中的描述符









调试面板

以下面板可用于帮助您调试项目：断点、调用堆栈、本地、观察和即时。

状态栏

在状态栏中，您可以查看与 Orchestrator 和来源控件相关的状态信息，并访问相关选项：

• Orchestrator/云连接 - 单击 以访问 Orchestrator 选项：登录到您的云帐户、断开与 Orchestrator 的连接（如果与计算机密钥连接），以及刷新资源。
• Orchestrator 状态 - 显示 Orchestrator 连接状态。连接到 Orchestrator 后，系统将显示当前选择的文件夹。您可以单击当前文件夹名称以查看可用文件夹列表，并选择要从中同步资源的其他文件夹。
• 源代码控件 - 根据项目是否连接到源代码控件存储库，可以使用不同的选项来帮助您管理源代码控件集成。 有关更多信息，请参阅 关于版本控制。
• Cloud 项目 - 对于使用 VB 语言的跨平台项目，提供了一个菜单，其中包含与在 Studio Web 中编辑项目相关的选项。如果项目尚未与 Studio Web 同步，则会显示“云兼容”标签。如果项目已与 Studio Web 同步，则会显示“云项目”标签。有关更多信息，请参阅设计跨平台项目。
• “项目语言”- 显示项目中的表达式所使用的语言（“VB”或“C#”）。

• “项目兼容性”- 显示项目的兼容性、“Windows - 旧版”、“Windows”或“跨平台”。
