Máquinas de estado

Una máquina de estado es un tipo de automatización que utiliza un número finito de estados en su ejecución. Puede entrar en un estado cuando es desencadenada por una actividad, y sale de ese estado cuando se desencadena otra actividad.

Otro aspecto importante de las máquinas de estado son las transiciones, ya que también permiten añadir condiciones en función de las cuales saltar de un estado a otro. Se representan con flechas o ramas entre estados.

Hay dos actividades específicas de las máquinas de estados, a saber, Estado y Estado final, que se encuentran en Flujo de trabajo > Máquina de estado.

Nota:

Solo puedes crear un estado inicial, pero es posible tener más de un Estado final.

La actividad Estado contiene tres secciones, Entrada, Salida y Transiciones, mientras que el Estado final contiene solo una sección, Entrada. Ambas actividades pueden ampliarse haciendo doble clic en ellas para ver más información y editarlas.

Las secciones Entrada y Salida te permiten añadir desencadenadores de entrada y salida para el estado seleccionado, mientras que en la sección Transiciones se muestran todas las transiciones vinculadas al estado seleccionado.

Las transiciones se expanden al hacer doble clic, como la actividad Estados. Contiene tres secciones, Desencadenador, Condición y Acción, que te permiten añadir un desencadenador para el siguiente estado, o añadir una condición con la que se ejecuta una actividad o secuencia.

Ejemplo de cómo usar una máquina de estado

Para ejemplificar cómo utilizar una máquina de estados, vamos a diseñar el juego de adivinanzas que hicimos en el capítulo anterior, con la única diferencia de que intentaremos adivinar un número entre 1 y 100.

1. Crea un proceso vacío y, en la pestaña Diseño, en el grupo Archivo, selecciona Nuevo > Máquina de estado. Se muestra la ventana Nueva máquina de estado.

   Nota:

   También puedes añadir una actividad de Máquina de estados al panel Diseñador para crear una nueva automatización de máquina de estados.

2. En el campo Nombre, escribe un nombre para la automatización, como "Primera máquina de estado" y deja la ubicación del proyecto predeterminada o añade una subcarpeta. Haz clic en Crear. El panel Diseñador se actualiza en consecuencia.

3. Crear dos variables de entero, InitialGuess y RandomNumber. La primera variable almacena tu respuesta y la segunda almacena el número aleatorio.

4. Añade una actividad Estado al panel Diseñador y conéctala al nodo Inicio. Este es el estado inicial, y se usa para generar un número aleatorio.

5. Haz clic dos veces en la actividad. Esta actividad Estado se muestra ampliada en el panel Diseñador.

6. En el panel Propiedades, en el campo DisplayName, escribe Inicializar número aleatorio. Esto te permite diferenciar fácilmente los estados.

7. En la sección Entrada, añade una actividad Asignar.

8. En el campo Para, añade la variable RandomNumber.

9. En el campo Valor, escribir new Random().Next(1,100). Esta expresión genera un número aleatorio.

10. Vuelve a la vista principal del proyecto y añade una nueva actividad Estado.

11. Conéctala a la actividad añadida previamente.

12. Haz doble clic en la última actividad Estado añadida. Esta actividad se muestra ampliada en el panel Diseñador.

13. En el panel Propiedades, en el campo DisplayName escribe Número para adivinar. Este estado se usa para pedir al usuario que adivine un número.

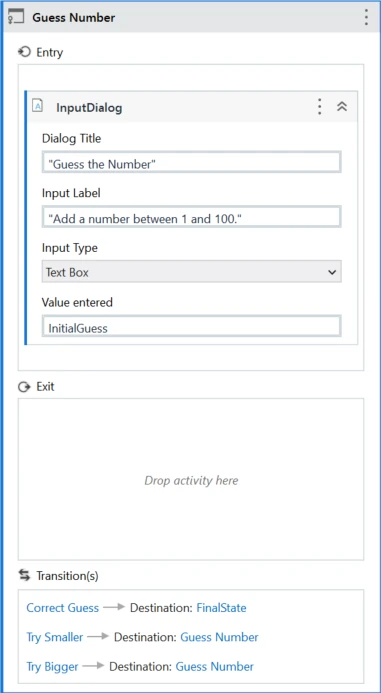

14. En la sección Entrada, añade una actividad de Cuadro de diálogo de entrada.

15. Selecciona el Diálogo de entrada, y en el panel Propiedades, añade una Etiqueta y Título de la etiqueta que pregunten al usuario un número de 1 y 100.

16. En el campo Resultado agregar la variable InitialGuess. Esta variable almacena la respuesta del usuario.

17. Vuelve a la vista principal del proyecto y crea una transición que redirija desde el estado Número para adivinar a sí mismo.

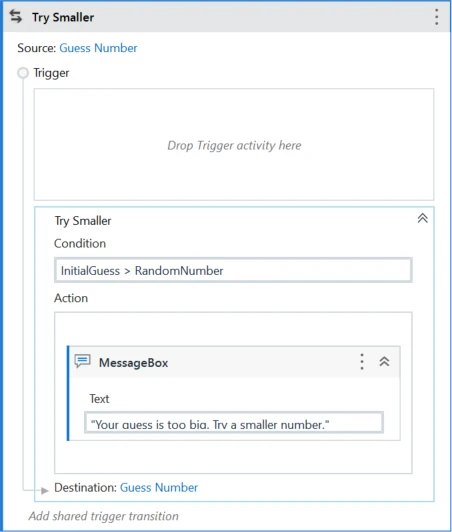

18. Haz clic dos veces en la transición. La transición se muestra ampliada en el panel Diseñador.

19. En el panel Propiedades, en el campo DisplayName escribe Intenta un número menor. Este mensaje se muestra en la flecha, permitiéndote ejecutar más fácilmente a través de tu automatización.

20. En la sección Condición, escribe InitialGuess > RandomNumber. Esta verifica si la respuesta del usuario es mayor que el número aleatorio.

21. En la sección Acción añade una actividad Cuadro de mensajes.

22. En el campo Texto, escribe algo similar a "Tu respuesta es demasiado grande. Prueba un número más pequeño". Este mensaje se muestra cunado la respuesta del usuario es mayor que el número aleatorio.

23. Vuelve a la vista del proyecto y crea una nueva transición que apunte desde el estado Número para adivinar a sí mismo.

24. Haz clic dos veces en la transición. La transición se muestra ampliada en el panel Diseñador.

25. En el panel Propiedades, en el campo DisplayName escribe "Intenta un número mayor". Este mensaje se muestra en la flecha, permitiéndote ejecutar más fácilmente a través de tu automatización.

26. En la sección Condición, escribe InitialGuess < RandomNumber. Esto verifica si la respuesta es menor que el número aleatorio.

27. En la sección Acción añade una actividad Cuadro de mensajes.

28. En el campo Texto, escribe algo similar a "respuesta incidencia es demasiado pequeña. Prueba un número mayor". Este mensaje se muestra cuando la respuesta del usuario es menor que el número aleatorio.

29. Vuelve a la vista del proyecto y añade una actividad Estado final al panel Diseñador.

30. Conecta una transición desde la actividad Número para adivinar al Estado final.

31. En el panel Propiedades, en el campo DisplayName escribe "Correcto".

32. En el campo Condición, escribe InitialGuess = RandomNumber. Esta es la condición necesaria para que esta automatización se active en el estado final y termine.

33. Haz doble clic en la actividad Estado final. Se muestra ampliada en el panel Diseñador.

34. En la sección Entrada, añade una actividad Cuadro de mensajes.

35. En el campo Texto, escribe algo similar a "¡Felicidades! ¡Has acertado! El número era " + RandomNumber.ToString + "." Este es el último mensaje que se mostrará, cuando el usuario adivina el número.

    El proyecto final debería verse como en la siguiente captura de pantalla.



36. Pulsa F5. La automatización se ejecuta correctamente.



Descargar ejemplo
