Créer un diagramme

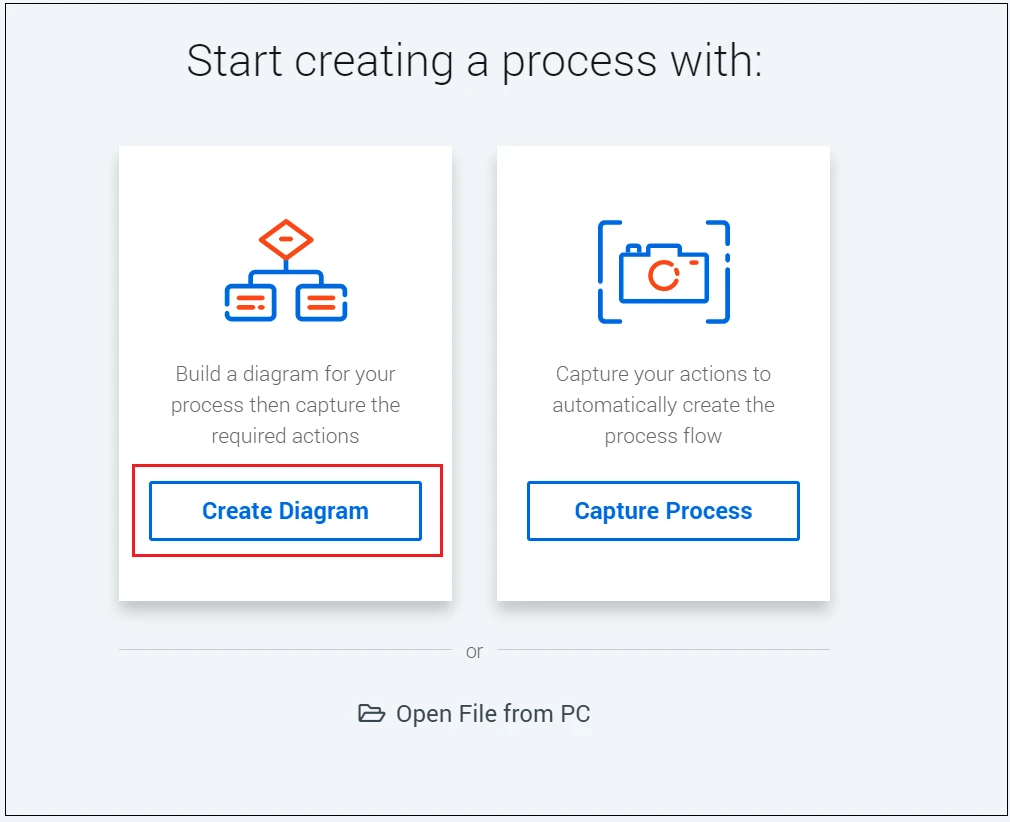

Cliquez sur Créer un diagramme (Create Diagram) pour créer votre propre diagramme, puis capturer les actions requises.

Choisissez cette option dans le cas où :

• vous connaissez la vue d'ensemble du processus de haut niveau ;
• vous voulez d'abord créer le diagramme de workflow, puis le remplir avec les actions capturées.

Construire votre diagramme de workflow à partir de zéro

Pour créer la structure de votre processus et définir les actions spécifiques à exécuter, suivez les étapes ci-dessous :

1. L'action Démarrer (Start) est déjà ajoutée. Passez la souris dessus.
2. Cliquez sur le signe plus (+) correspondant à l'endroit où vous souhaitez ajouter l'élément de diagramme suivant.

3. Sélectionnez le type d'élément de diagramme suivant. Les options disponibles sont :

   • Séquence (Sequence)
   • Décision

   • Terminer

     Vous disposez également des options suivantes :

   • Ajouter une flèche
   • Lancer l'action de capture

4. Double-cliquez sur son nom pour la personnaliser.

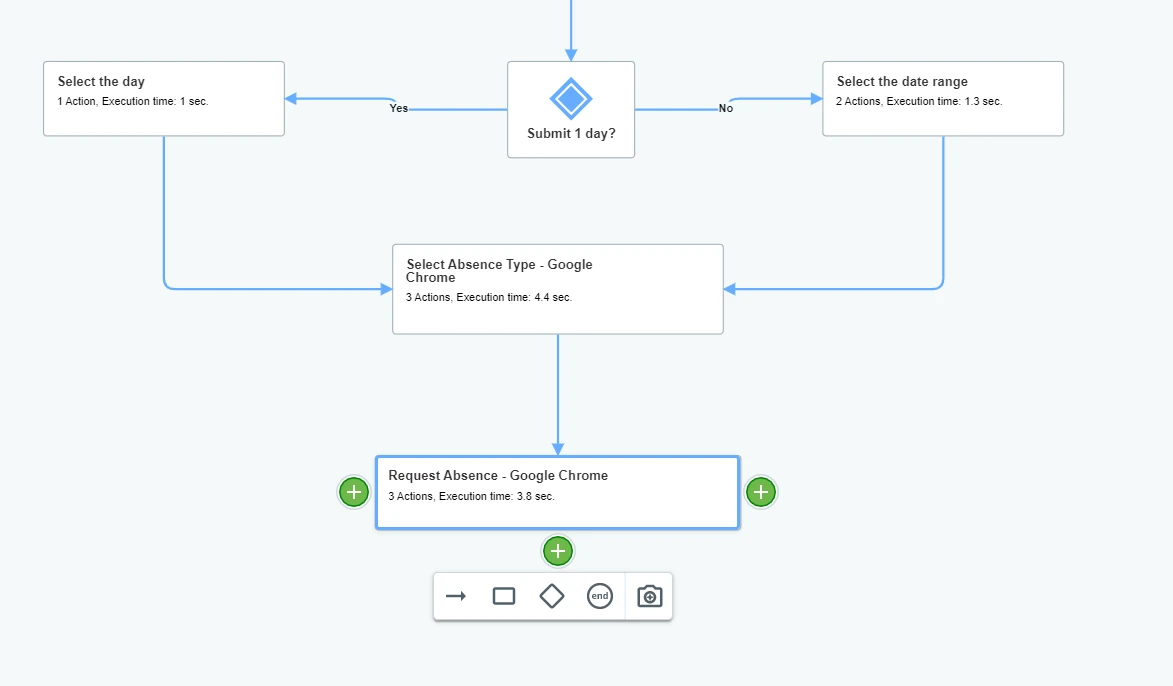

   Figure 1. .Version 2020.10.1 et antérieure

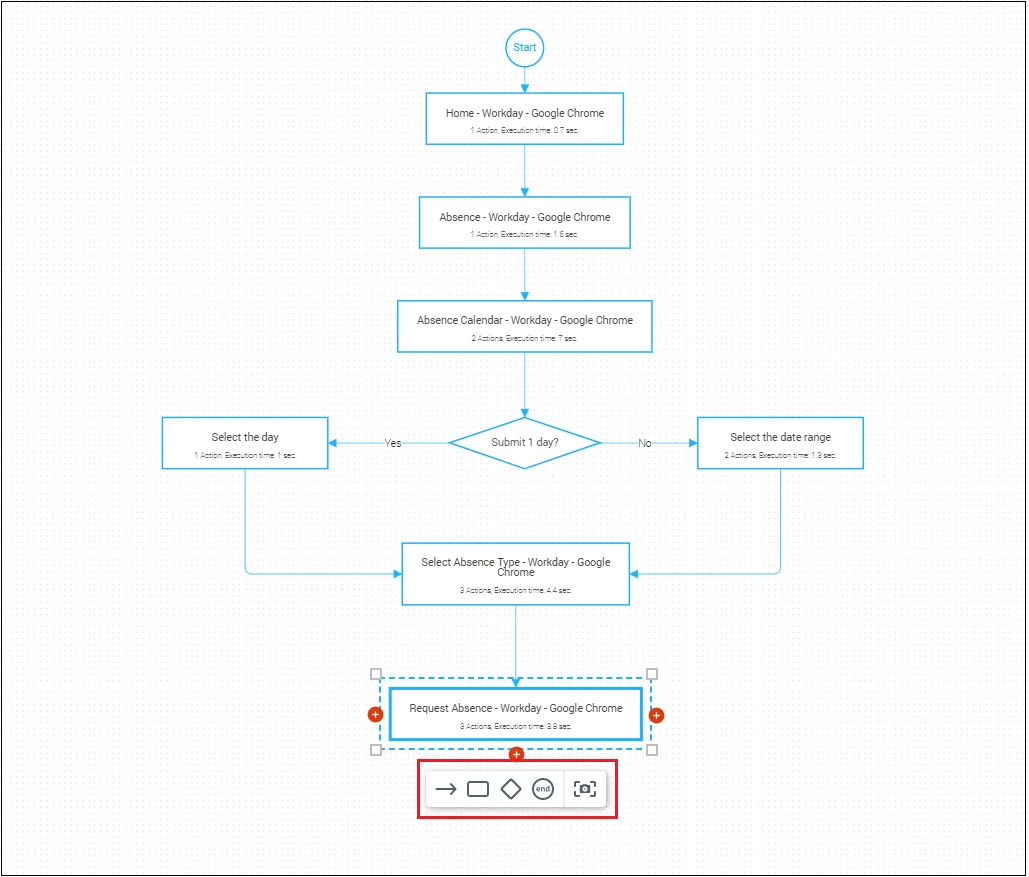

   Figure 2. 2020.10.2 et versions ultérieures







Capture d'actions pour chaque séquence de diagramme

Une fois que vous avez terminé de créer le diagramme de workflow, suivez une des options ci-dessous et ajoutez les actions pertinentes à chaque séquence :

• Utilisez l'option de l'éditeur de séquence. Pour ce faire, cliquez sur le bouton Démarrer la capture (Start Capture) dans le menu qui s'affiche lorsque vous cliquez sur une séquence vide.
• À partir de chaque séquence, que des actions y soient ajoutées ou non, cliquez sur Capturer l'action maintenant (Capture Action Now) afin de lancer le processus de capture.

Le widget de capture s'affiche. Pour plus de détails à ce sujet, consultez la section Exécuter le processus mentionnée ci-dessous.

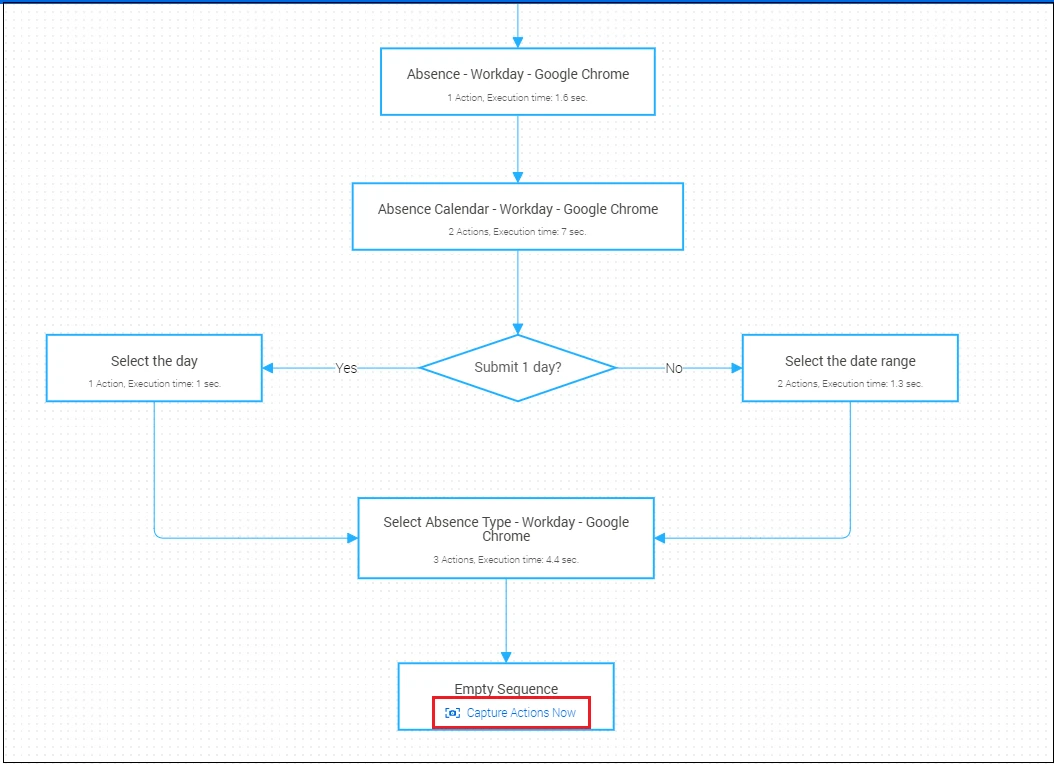

Figure 3. Version 2020.10.2 et antérieures.

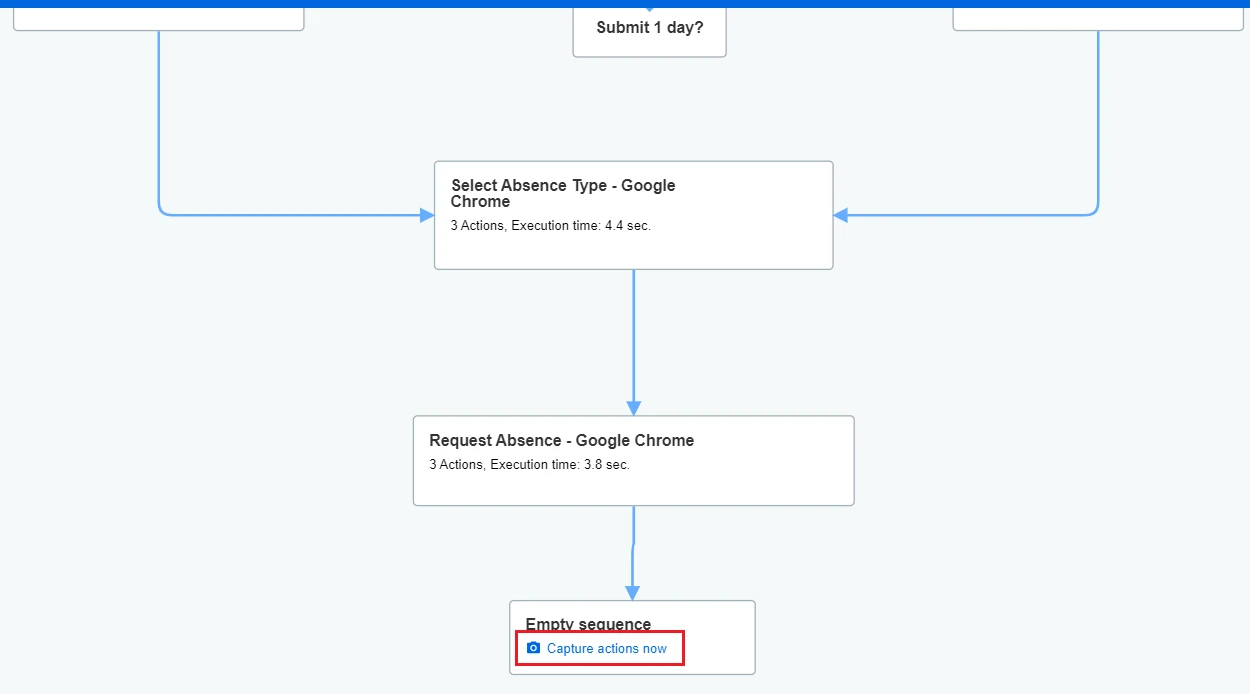

Figure 4. Version 2020.10.2 et antérieures.

L'outil crée une capture d'écran pour chaque clic de souris et obtient les métadonnées intelligentes pour chaque action particulière. Pour plus de détails sur les informations sur la séquence, accédez à la section Affichage et modification d’une séquence.
