クラウドでのデプロイ

アマゾン ウェブ サービス (AWS)、Microsoft Azure、Google Cloud Platform (GCP) など、Orchestrator をホストするために使用できる複数のエンタープライズ クラウド デプロイ オプションがあります。ここでは、Azure Infrastructure as a Service (IaaS) サービスを使用した大規模で拡張可能なデプロイについて詳しく説明します。次のサービスが必要です。

• Orchestrator 用の仮想マシン可用性セット
• Elasticsearch の仮想マシン可用性セット
• Azure SQL Server
• Azure Load Balancer
• Azure Redis Cache for multi-node deployments
• 分散 DNS サービス (CloudFlare など)

アーキテクチャ

注:

下記のアーキテクチャの例には、任意のコンポーネントや異なるコンポーネント (CyberArk、UiPath High Availability Add-on など) が含まれています。

ここに示した Jumpbox は必須ではありませんが、分離性と安全性を提供するため、運用環境に推奨されるベスト プラクティスです。

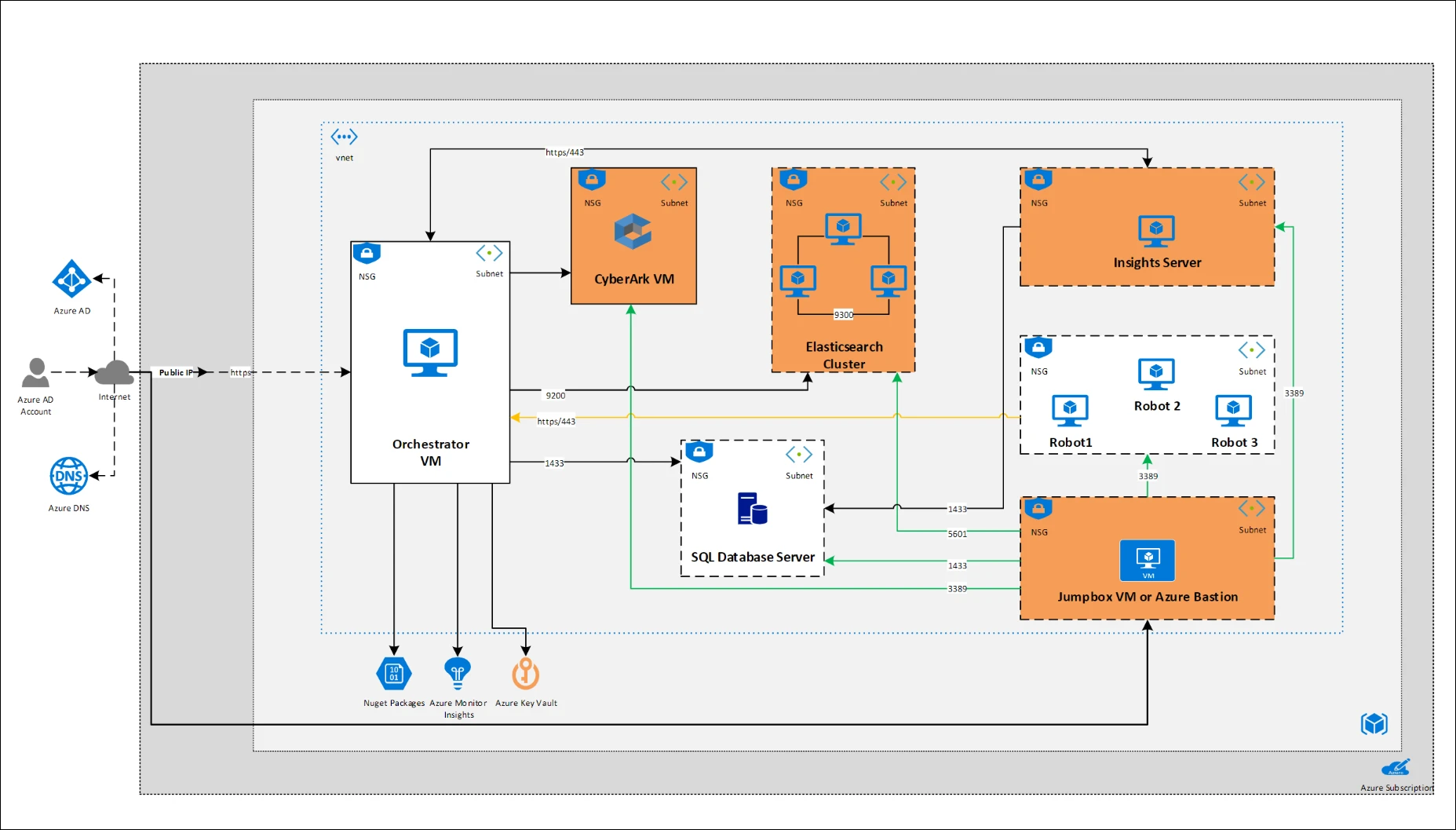

シングル ノード アーキテクチャ

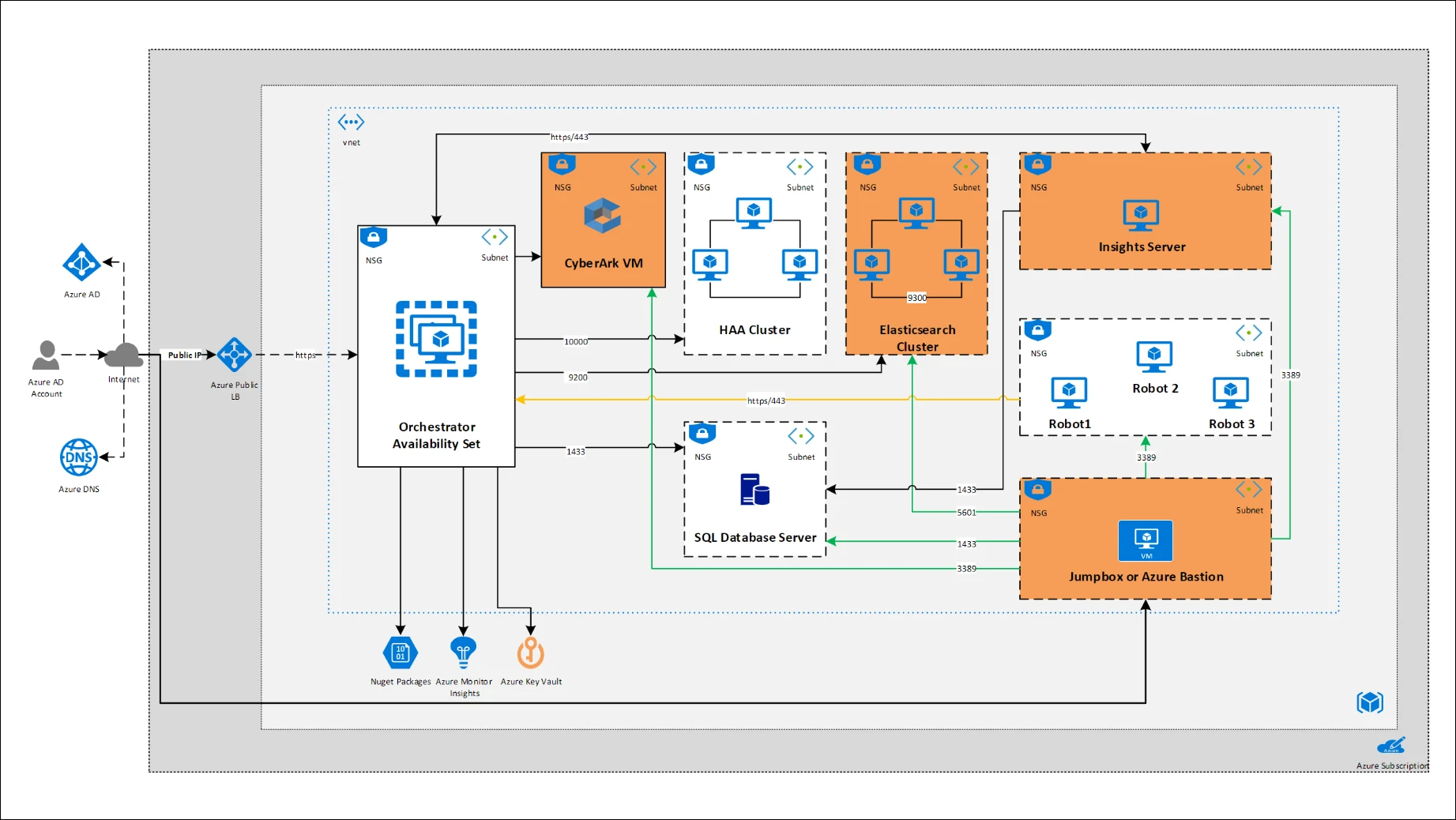

マルチノード アーキテクチャ

ハードウェア要件

This section describes the hardware configurations used for the performance testing listed in Scaling Your Deployment, below.

Orchestrator ノード

各 Orchestrator ノードは次のように構成する必要があります。

VCPUs	RAM (GB)	SSD (GB)
16	32	128

SQL Server

SQL Server 仮想マシンの仕様は、Orchestrator ノードの数に合わせて拡張する必要があります。

Orchestrator ノード	VCPUs	RAM (GB)
1 - 2	8	16
5	16	32
10	16	64

Elasticsearch 可用性セット

Elasticsearch 可用性セットは、3 つのマスターノードと 6 つのデータノード、合計 9 つのノードで構成され、それぞれ次の仕様を備えています。

VCPUs	RAM (GB)	OS SSD (GB)	Data SSD (TB)
8	16	128 (5000 IOPS 100 MB/s のスループット)	1 (5000 IOPS 200 MB/s のスループット)

ソフトウェア要件

ソフトウェア	バージョン
オペレーティング システム	Windows Server 2016
データベース	SQL Server 2017
ログ	Elasticsearch 6.4.0

The versions listed above are those used for the deployments and performance tested loads described. For all versions compatible with Orchestrator, see here.

負荷分散

マルチノード デプロイの場合、2 つの Azure Standard ロード バランサーを使用することをお勧めします。

• Orchestrator サーバー用に 1 つ。
• Elasticsearch サーバー用に 1 つ。

Azure Redis Cache

重要:

Multi-node Orchestrator deployments use the RESP (REdis Serialization Protocol) for communication, and thus can be configured using any solution implementing this protocol, such as Azure Redis Cache in this example.

UiPath では、Orchestrator の高可用性デプロイは、UiPath High Availability Add-on が使用されている場合にのみサポートされます。

マルチノードデプロイの場合、2 つの個別の Redis インスタンスを使用することをお勧めします。

• 6GB キャッシュを備えた Azure Redis Cache Premium - セッション ステートとユーザー エンティティの関連付けに使用されるプライマリ ノード。
• Azure Redis Cache Basic - SignalR サービスのスケーリングに使用されます。

構成

UiPath.Orchestrator.dll.config の設定

1. 次のように serverdiagnostics インデックスの writeTo パラメーターを設定して、それぞれの Windows イベント ログではなく Elasticsearch にレポートするようにすべての Orchestrator ノードを設定します。

   <logger name="*" minlevel="Warn" writeTo="serverElasticBuffer"/>


2. 次のように Quartz ジョブクラスタリングを有効化します。

   <add key="quartz.jobStore.clustered" value="true" />


3. [デプロイ] セクションで、次のように NuGet リポジトリを構成します。

   <add key="NuGet.Repository.Type" value="Composite" />
   <add key="Deployment.Libraries.AllowTenantPublish" value="true" />
   <add key="Processes.AllowUpdateWithRunningJobs" value="true" />


4. [ロード バランサー] セクションで、Redis インスタンスを次のように構成します。接続文字列とパスワードをそれぞれの値に置き換えてください。

   <add key="LoadBalancer.UseSqlServer" value="false"/>
   <add key="LoadBalancer.UseRedis" value="true"/>
   <add key="LoadBalancer.Redis.ConnectionString" value="<your.redis.cache.windows.net>:6379,password=****"/>
   <add key="LoadBalancer.SignalR.UseRedisScaleout" value="true"/>
   <add key="LoadBalancer.SignalR.RedisScaleout.ConnectionString" value="<your.second.Redis.Server>:6379,password=********"/>


5. 次のようにデータベース接続文字列で Max Pool Size を設定します。

   <add connectionString="Data Source=172.16.100.12;Initial Catalog=UiPath;User ID=admin;Password=*******;Max Pool Size=700" name="Default" providerName="System.Data.SqlClient" />


   注:

   Be sure to replace the Data Source, Initial Catalog, User ID, and Password parameters with the respective values of your Orchestrator Azure service. See here for more details.

6. Elasticseach のバッファー サイズを次のように設定します。

   <target name="robotElasticBuffer" xsi:type="BufferingWrapper" bufferSize="1000" flushTimeout="5000">


Scaling Your Deployment

Orchestrator スケールセットに必要なノードの数は、デプロイされているロボットの数によって異なります。

Orchestrator スケール セット ノード数	ロボット数
1	4,000 まで
2	8,000 まで
5	24,000 まで
10	48,000 まで

これらのデプロイは、上記のハードウェアとソフトウェアの構成を使用してテストされ、以下の指定された負荷の下でパフォーマンスの低下を示しませんでした。

パフォーマンス テスト

静的データ

静的データは、Orchestrator の初期負荷があることを示します。

エンティティ	1 ノード	2 ノード	5 ノード	10 ノード
テナント	40	80	240	480
環境 (ロボット グループ)	2,000	4,000	12,000	24,000
ロボット Attended フローティング Unattended	4,000 1,600 1,600 800	8,000 3,200 3,200 1,600	24,000 9,600 9,600 4,800	48,000 19,200 19,200 9,600
パッケージ	8,000	16,000	48,000	96,000
プロセス	4,000	8,000	24,000	48,000
キュー	200	420	1,200	2,400
キュー アイテム	1,120,000	1,500,000	3,000,000	5,000,000
アセット	40,000	80,000	240,000	480,000
スケジュール	400	800	2,400	4,800

動的データ

動的データは、プロセスの実行時に Orchestrator に追加または変更されるデータを指します。

エンティティ	1 ノード	2 ノード	5 ノード	10 ノード
キュー アイテム (1 日当たり)	112,000	175,000	672,000	1,250,000
ジョブ (1 分当たり)	2,000	4,000	12,000	24,000
ログ (1 分当たり)	20,000	20,000	20,000	25,000
NuGet のダウンロード (1 分当たりの最大値)	2,000	4,000	12,000	24,000
接続されたロボット (最大値)	4,000	8,000	24,000	48,000
ハートビート (1 分当たり)	10,000	20,000	60,000	120,000
SignalR 通知 (1 分当たり)	2,000	4,000	12,000	24,000
実行中のロボット	2,000	4,000	12,000	24,000
使用できるロボット	2,000	4,000	12,000	24,000
