Os arquivos de diagrama de processo criados no formato de arquivo PMN podem ser abertos no Task Capture de várias maneiras, como abaixo:
Imediatamente após o Task Capture ser iniciado
- Na Pagina inicial, selecione Abrir do PC no menu do lado esquerdo.
- Na nova janela, selecione um Arquivo BPMN (.bpmn).
- Selecione Abrir.
Como um novo projeto
-
Na página inicial , selecione Novo Documento.
-

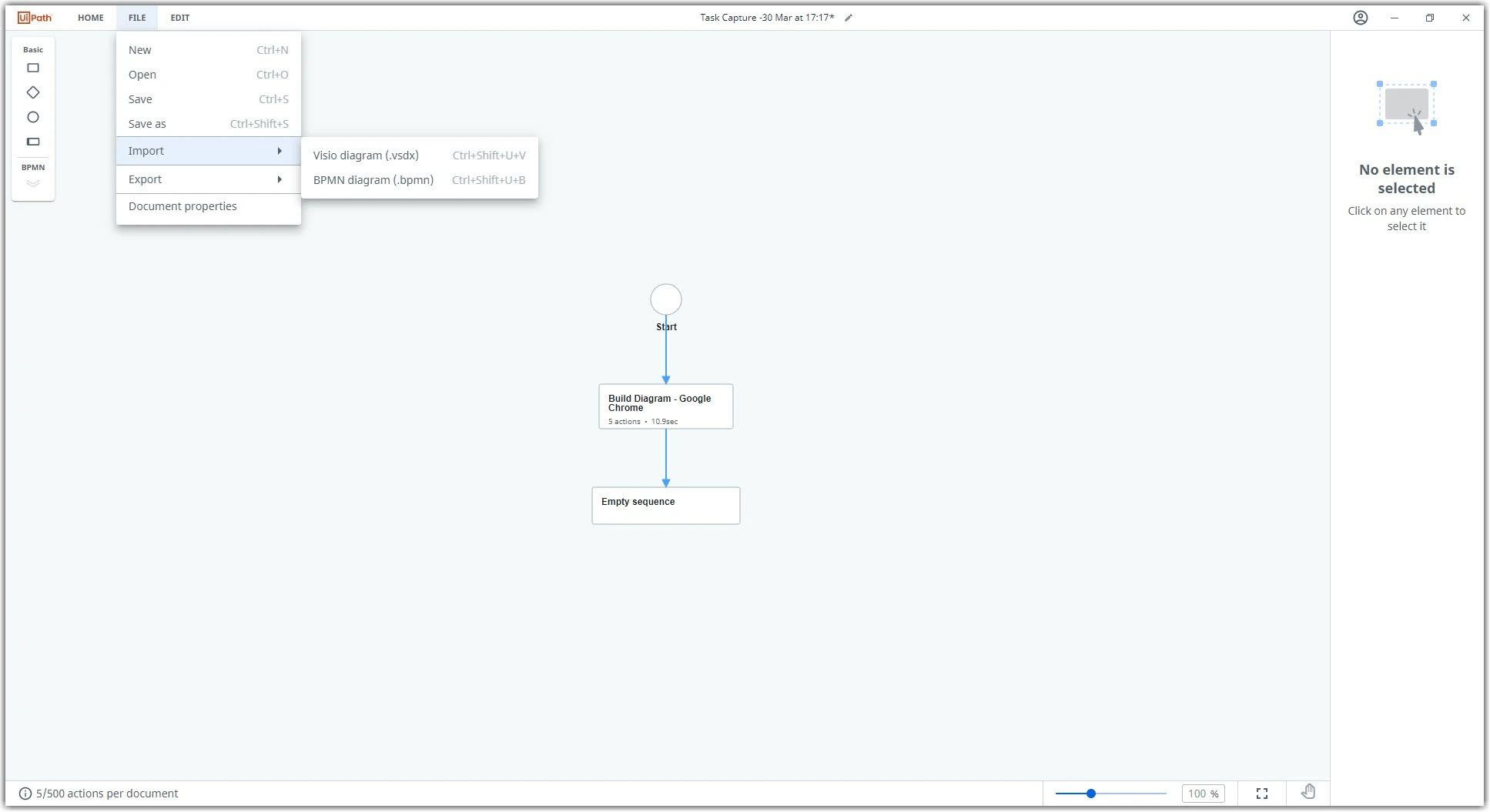

Go to File menu and select Import BPMN diagram option.
Em um projeto atual
When a Build diagram or capture process is already in progress, you can import a BPMN file by going to File menu > Import > BPMN diagram option.
Um novo projeto será criado para o arquivo BPMN selecionado e você será solicitado a escolher se deseja salvar as alterações do projeto atual.
Independentemente do método de abertura, uma notificação no canto inferior direito indica o status do arquivo de abertura. Isso pode ser:
-
Bem-sucedido - aparece se o Task Capture mapeou os elementos do diagrama sem problemas.
-
Erro - aparece se o diagrama estava vazio após o mapeamento para o Task Capture.
Elementos BPMN aceitos
A lista completa de elementos e propriedades BPMN aceitos é a seguinte:
| Grupo de elementos | Nome BPMN | Nome do elemento do Task Capture |
|---|---|---|
| Tarefas | Tarefa | Tarefa |
| - | Subprocesso | Tarefa |
| - | Atividade de chamada | Atividade de chamada |
| Decisões/Gateways | Gateway exclusivo | Gateway exclusivo |
| - | Gateway paralelo | Gateway paralelo |
| - | Gateway complexo | Decisão |
| - | Gateway baseado em evento | Evento do gateway |
| - | Gateway inclusivo | Gateway inclusivo |
| Events | Iniciar evento | Iniciar evento |
| - | Evento intermediário | Evento intermediário |
| - | Finalizar evento | Finalizar evento |
| - | Evento de mensagem | Evento de mensagem |
| - | Evento de temporizador | Evento de temporizador |
| - | Evento condicional | Evento |
| - | Evento de sinal | Evento de erro |
| - | Evento de escalação | Evento de erro |
| - | Evento de link | Evento |
| - | Evento de compensação | Evento |
| Raia | Raia | Raia |
| Pool | Pool | Pool |
Alguns elementos não são suportados pelo Task Capture e não podem ser incluídos no diagrama de processo.
