Construindo seu diagrama de fluxo de trabalho do zero

A ação Iniciar é adicionada ao mapa do processo por padrão, mas o nome do elemento pode ser alterado clicando duas vezes nele. Depois de selecionar a opção Construir diagrama, a primeira Sequência é adicionada automaticamente. Para continuar construindo o diagrama de processo, siga as etapas abaixo:

1. Passe o mouse sobre a Sequência para ver o sinal de mais (+) que permite adicionar o novo elemento ao seu diagrama.
2. Passe o mouse sobre o sinal de mais (+) correspondente ao local onde deseja adicionar o próximo elemento.

3. Selecione o próximo tipo de elemento do diagrama. As opções disponíveis são:

   • Sequência - representa um grupo de ações relacionadas a uma determinada etapa de negócios do seu processo
   • Decisão - permite construir diferentes cenários de ramificação do fluxo do processo

   • Fim - especifica o ponto final do processo

     Além disso, você tem a opção de:

   • Adicionar uma Seta
   • Iniciar a ação de captura

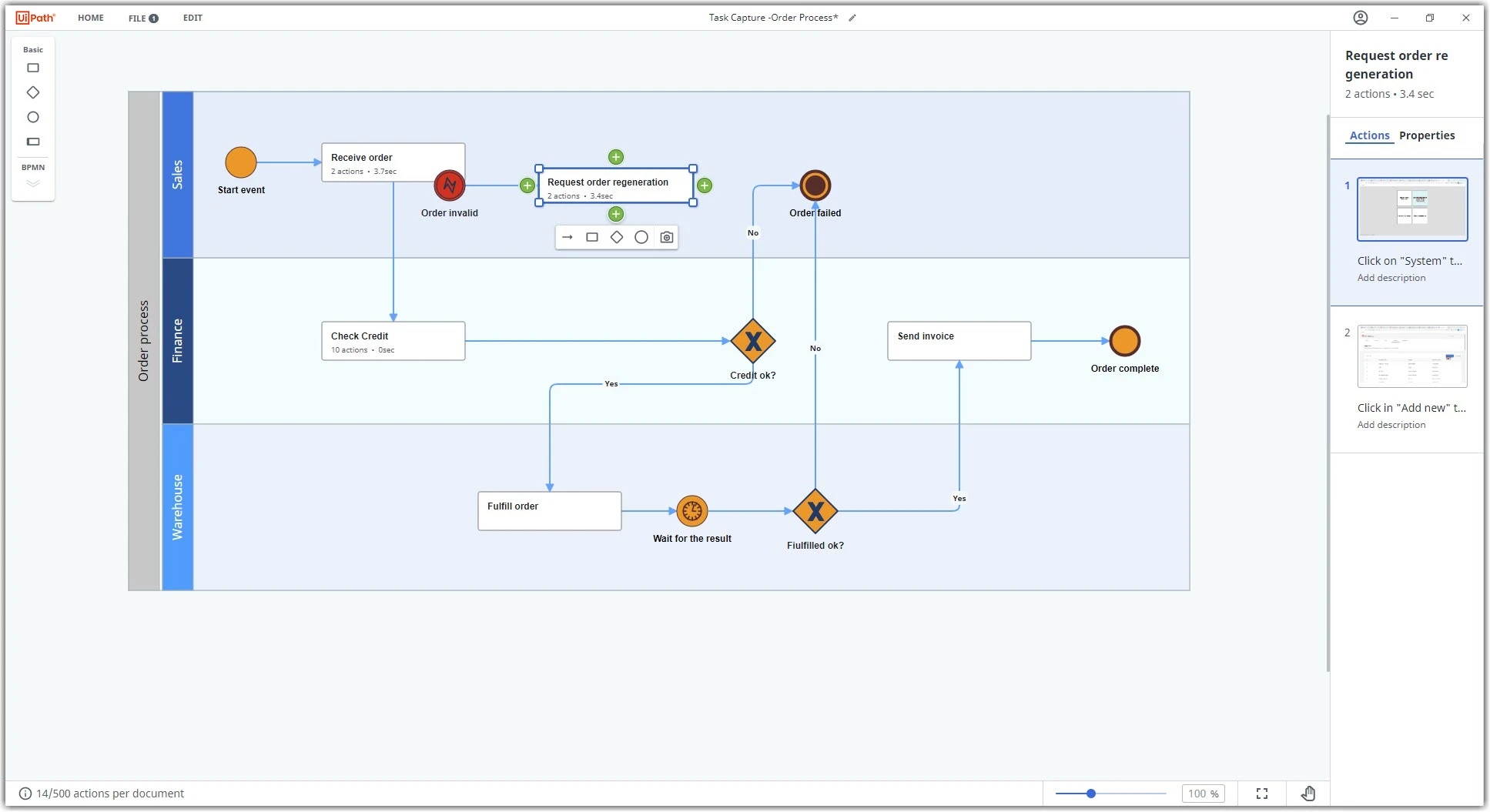

4. Clique duas vezes no nome do elemento para modificá-lo.








   Observação: novos elementos também podem ser adicionados usando o Painel de Elementos no lado superior esquerdo da janela do Editor de Diagramas. O painel contém dois grupos principais de elementos: Básico e BPMN.

Elementos de BPMN

No Painel de elementos é possível selecionar os seguintes elementos BPMN:

• Fluxo

  • Tarefa
  • Iniciar evento
  • Evento intermediário
  • Finalizar evento
  • Gateway

• Pool

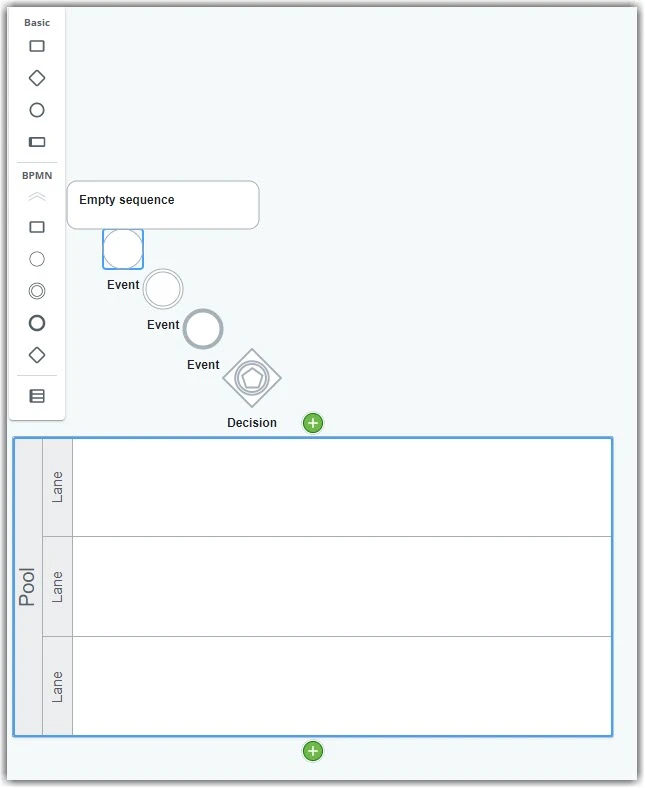

  • Pool – uma combinação de três ou mais raias horizontais que contém um cabeçalho para todo o pool e cabeçalhos individuais para cada raia.









Clicar duas vezes no título do Pool pode renomear pools.

Ao passar o mouse sobre um pool, um botão de + fica visível e permite adicionar uma nova raia de pool diretamente após aquela em que o botão foi pressionado.

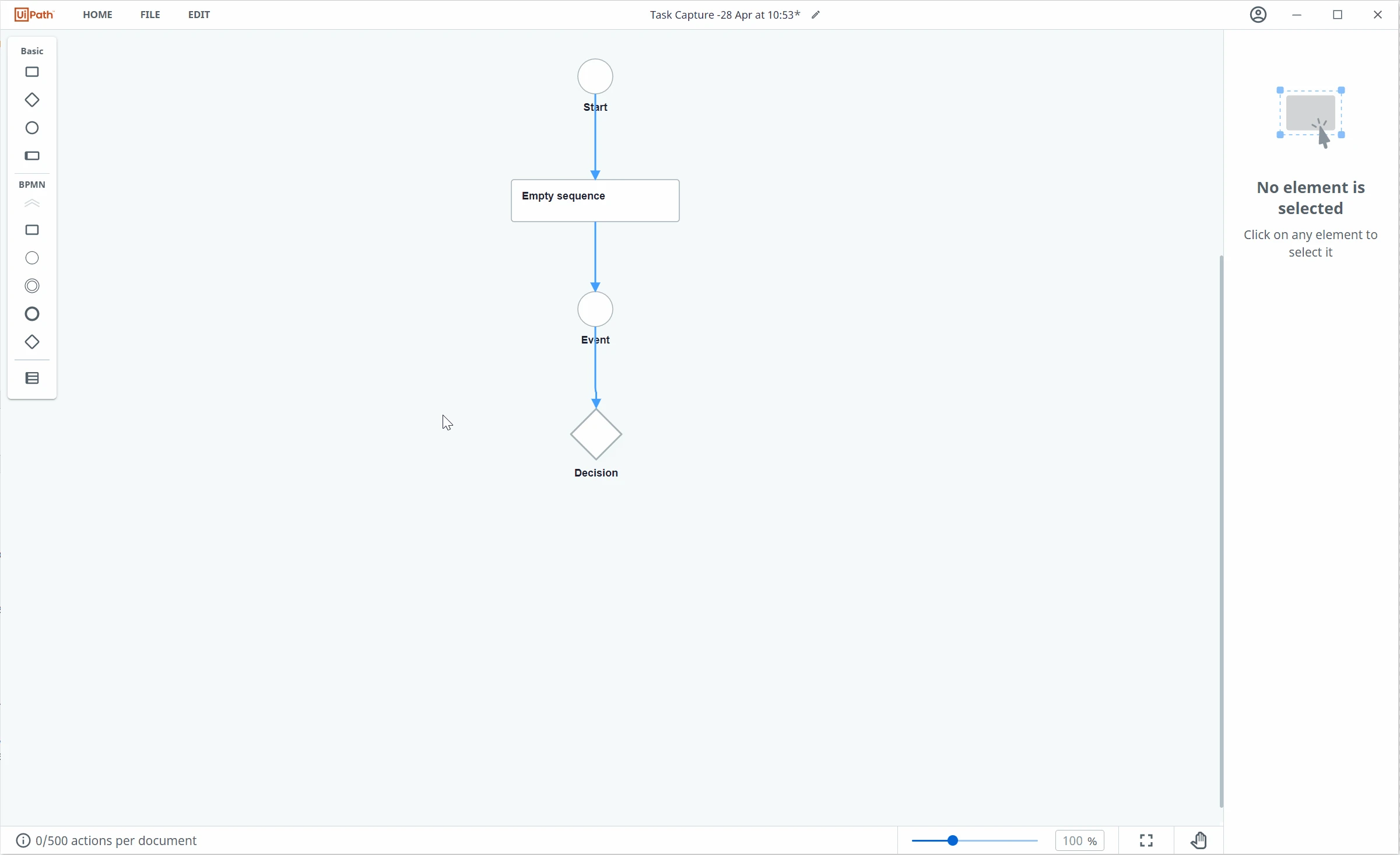

Alguns elementos podem ser personalizados alterando o tipo ou anexando eventos de fronteira. Isso é feito a partir do menu do botão direito do elemento.

Manuseio de exceção

Para indicar no mapa de processo que alguma parte do processo é uma parte de exceção, você pode anexar eventos de fronteira.

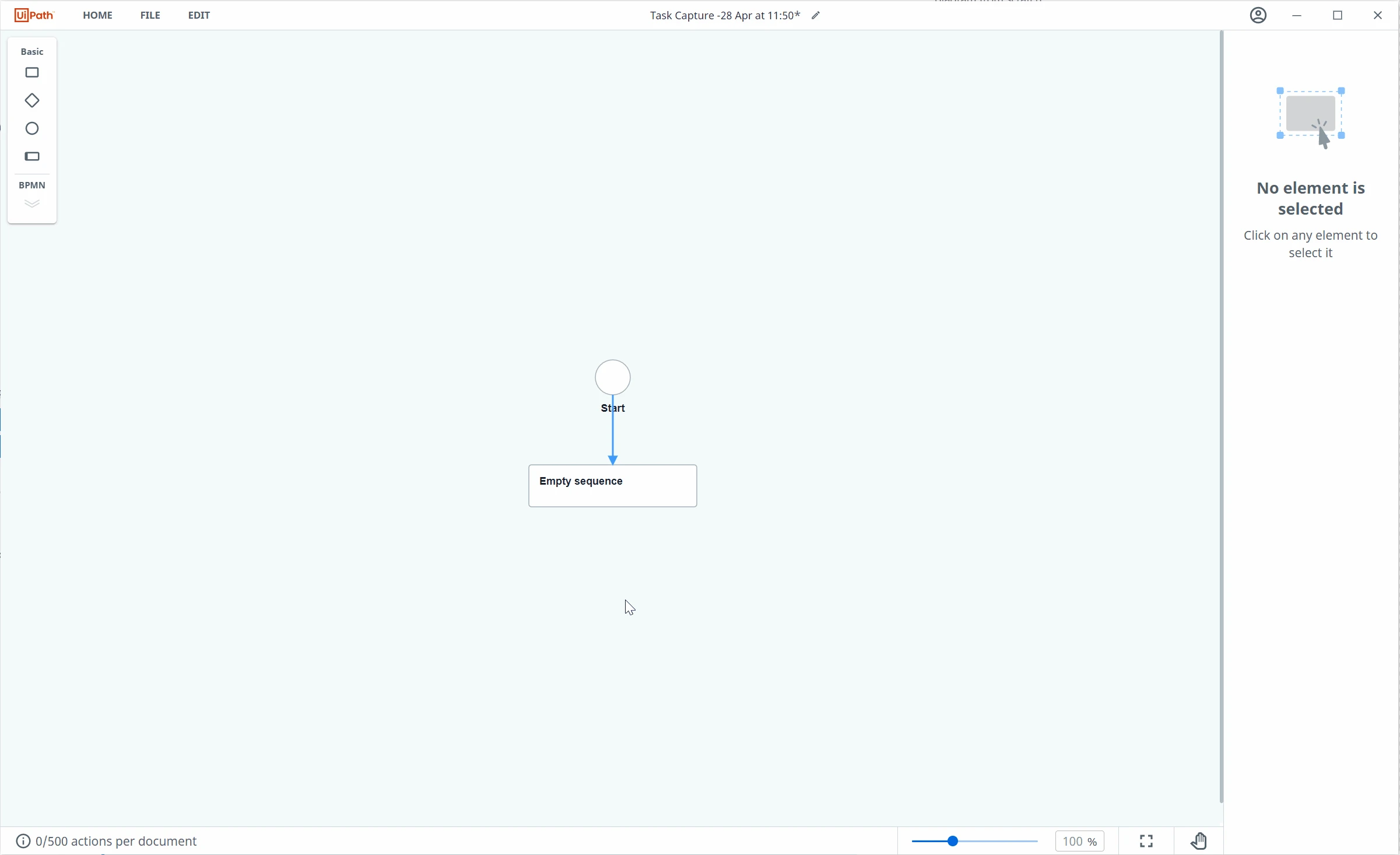

A adição de eventos de fronteira aos elementos do diagrama de tipos de sequência (Atividades Sequence, Task, Transaction e Call) pode ser feita clicando com o botão direito na sequência, e no menu de contexto, selecionando a opção Anexar evento de fronteira.

Eventos para exceções disponíveis no menu:

• Mensagem
• Mensagem (sem interrupção)
• Temporizador
• Temporizador (sem interrupção)

• Erro








  Observação: os fluxos de exceção e todos os elementos provenientes desses eventos de exceção são exportados como uma parte separada do documento do Word durante a exportação para o Word. Para obter mais detalhes, consulte a página Documento do Word .
  Observação: os fluxos de exceção e todos os elementos provenientes desses eventos de exceção são exportados no Studio como atividades de captura de lançamento.

Propriedades dos elementos

Trabalhar com elementos pode ser feito mais facilmente com a ajuda de Propriedades dos Elementos.

Para Sequência, Decisão, Eventos e Raias, você pode definir o seguinte:

• Descrição - Uma descrição pode ser definida para estar disponível ao exportar para um arquivo do Word.

• Estilos - Uma cor de preenchimento, uma cor de contorno e uma cor de fonte podem ser adicionadas para diferenciar melhor entre elementos específicos. Você tem a opção de Aplicar a todas as sequências ou e Aplicar a todas as formas as cores personalizadas selecionadas.
