Benutzeroberfläche

Sobald Sie die Anwendung öffnen, wird die Startseite angezeigt, auf der Sie Folgendes tun können:

• Ein neues Projekt erstellen
• Ein vorhandenes Projekt öffnen
• Zur Einstellungsseite wechseln
• Zur Hilfeseite wechseln

Das Panel auf der linken Seite enthält die Registerkarten für jede der oben aufgeführten Aktionen:

• Pfeil nach links – Nur sichtbar, wenn ein Projekt läuft. Auf diese Weise können Sie wieder zur Arbeitsseite zurückkehren.
• Starten (standardmäßig ausgewählt) – Wenn diese Registerkarte ausgewählt ist, wird im Hauptfenster in der Nähe des Robotersymbols durch Drücken der Schaltfläche Neues Dokument ein neues Projekt erstellt und automatisch die Seite des Diagrammgenerators geöffnet.
• Auf PC öffnen – Ermöglicht das Öffnen eines zuvor gespeicherten Projekts.
• Settings - when this tab is selected, three new tabs are available in the main section:
  • Allgemein
  • Erfassen
  • Branding
• Help - when this tab is selected, two new tabs are available in the main section:
  • Lernressourcen
  • Hilfe erhalten

Auf der unteren Seite des Panels können Sie Details zur Anwendung sehen:

• Lizenzaktivierungstyp

• Lizenz-ID

• Anwendungsname

• Version

• Typ des Installationsprogramms



Task Capture enthält die folgenden Panels:

• Diagrammgenerator
• Sequence-Editor
• Aktions-Editor

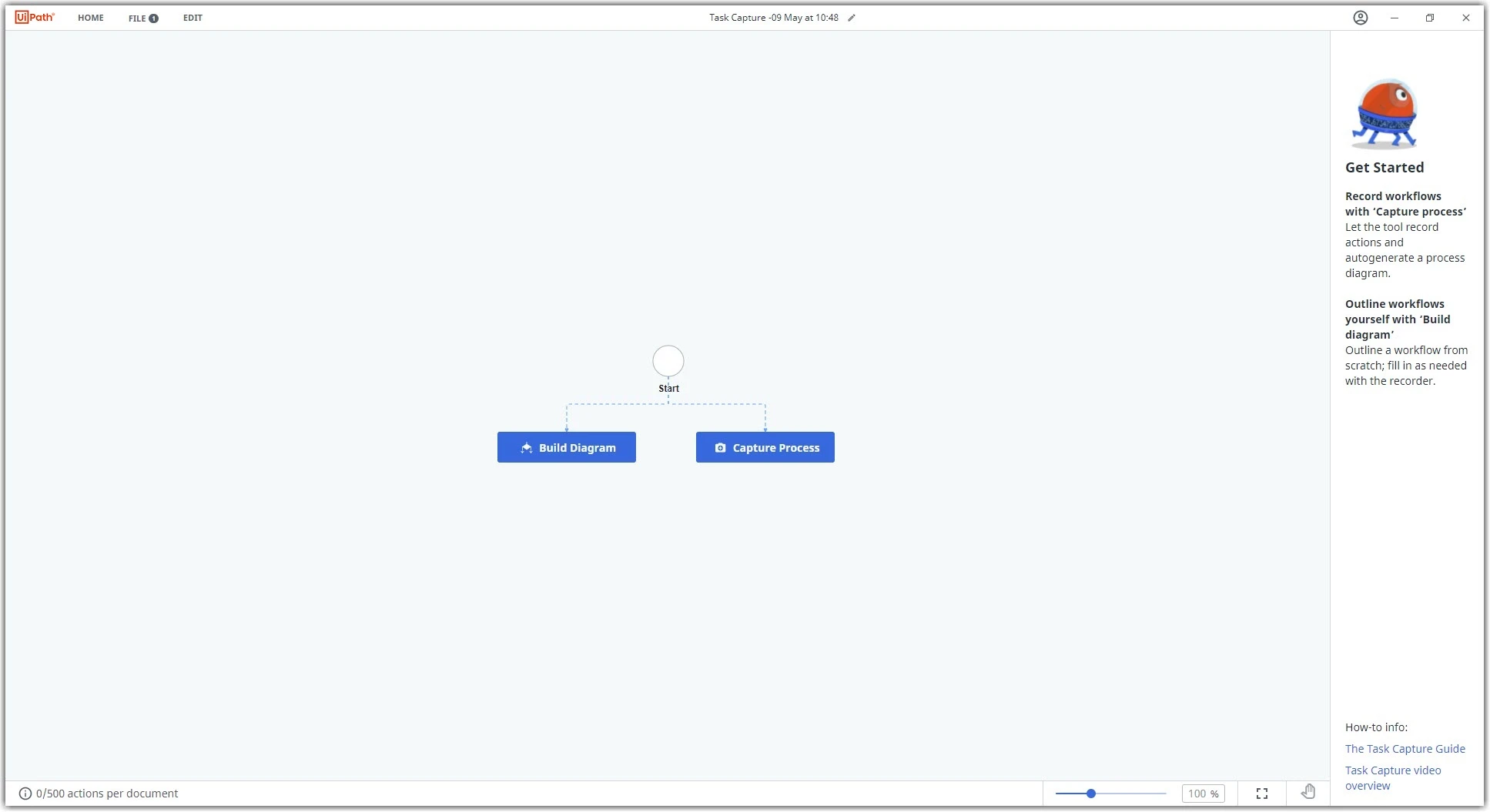

Diagrammgenerator

Sie können ein Diagramm auf zwei Arten erstellen:

1. Manually by using Build Diagram.
2. Automatically by using Capture Process.

Verwenden Sie diesen Diagramm-Editor, um die Struktur Ihres Prozesses zu erstellen und die spezifischen Aktionen zu definieren, die ausgeführt werden sollen.

Das Diagramm beginnt mit einem Startknoten, auf den Sequences und/oder Entscheidungen folgen. Das Diagramm führt zur Aktion Ende. Die Sequences sind mit Pfeilen verknüpft, um die Prozessvisualisierung zu verbessern.

Am unteren Rand des Fensters „Diagrammgenerator“ können Sie:

1. Ihr Diagramm vergrößern und verkleinern.

2. Auf 100 % skalieren/(Diagramm) an Bildschirm anpassen.

3. Ziehen Sie das Diagramm durch Drücken der Leertaste und Auswählen von „Bild“.



On the left-hand corner of the screen, you can view an action counter allowing you to monitor the number of actions added to the sequence and an Information icon providing details about the limitation.

Die Anzahl der Aktionen, die erfasst werden können, ist auf bis zu 500 festgelegt. Bitte beachten Sie, dass diese Einschränkung Sie nicht daran hindert, Prozesse mit mehr als 500 Aktionen zu erstellen. Sie soll lediglich eine Orientierung bieten, welche Menge am besten für eine möglichst sinnvolle und produktive Arbeit mit Task Capture ist.

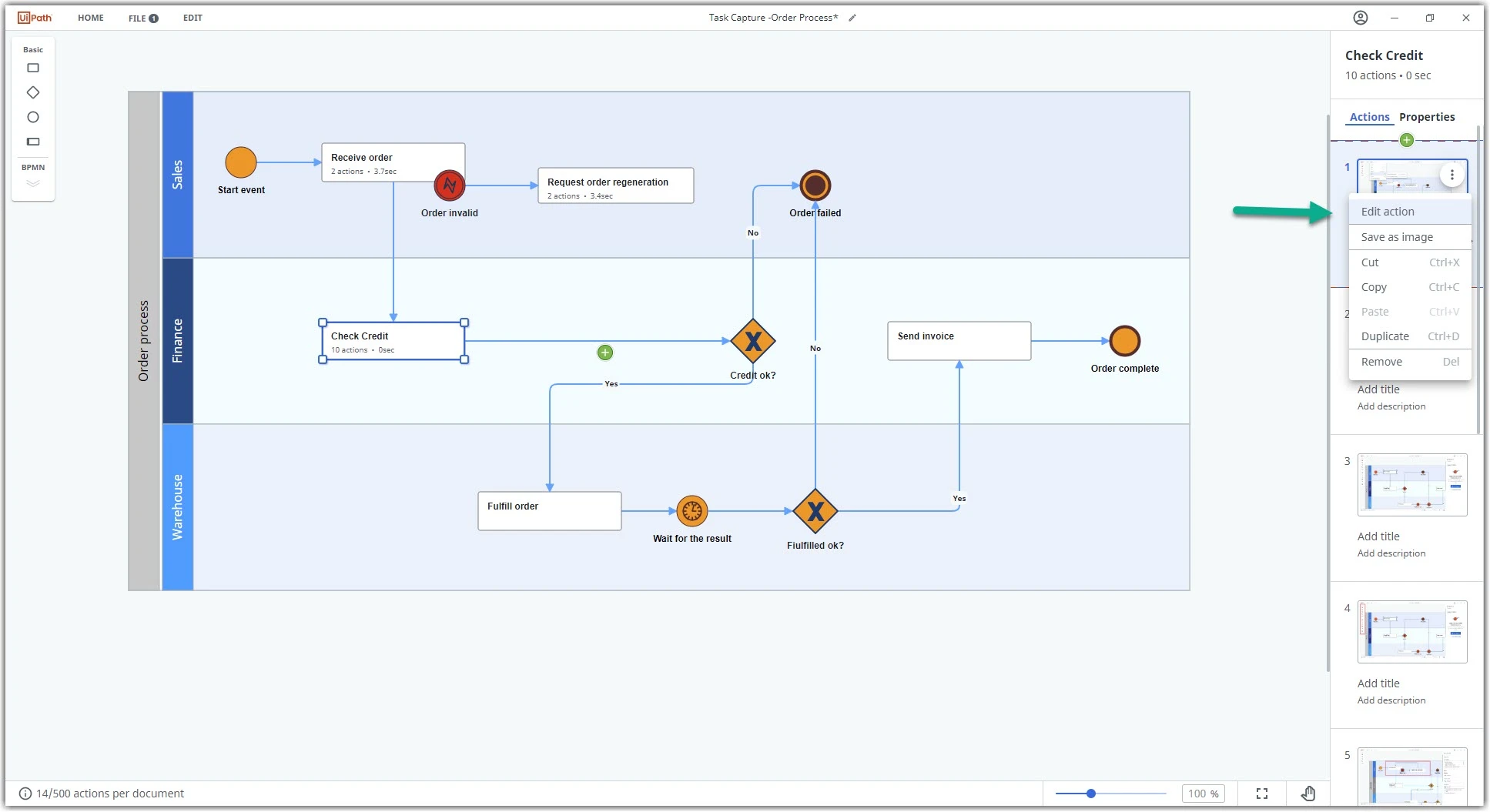

Sequence-Editor

Reihenfolge und Inhalt der einzelnen in einer Sequence registrierten Aktionen können geändert werden. Mit dem Sequence-Editor können Sie alle Änderungen auf jede Ihrer Sequences anwenden.

Check the Viewing and editing a sequence for step by step information about updating a sequence.

Aktions-Editor

Jedes Bild, das zur Beschreibung einer Aktion erfasst wird, kann einfach mithilfe des Aktions-Editors geändert werden. Diese Seite enthält die folgenden Fenster:

1. Eingebauter Aktions-Editor
2. Bildbearbeitung
3. Aktionstitel/Aktionsbeschreibung

Check the Viewing and editing a sequence for step by step information about updating an image.
