Importer un diagramme Visio

Les fichiers de diagramme de processus créés dans Visio peuvent être ouverts dans Task Capture de plusieurs manières, voir ci-dessous :

Immédiatement après le lancement de Task Capture

1. Depuis la Page d'accueil, sélectionnez Ouvrir à partir du PC (Open from PC), dans le menu à gauche.
2. Dans la nouvelle fenêtre, sélectionnez un fichier Microsoft Visio Diagram (.vsdx).
3. Sélectionnez Ouvrir (Open).

En tant que nouveau projet

1. À partir de la Page d'accueil, sélectionnez Nouveau document (New Document).

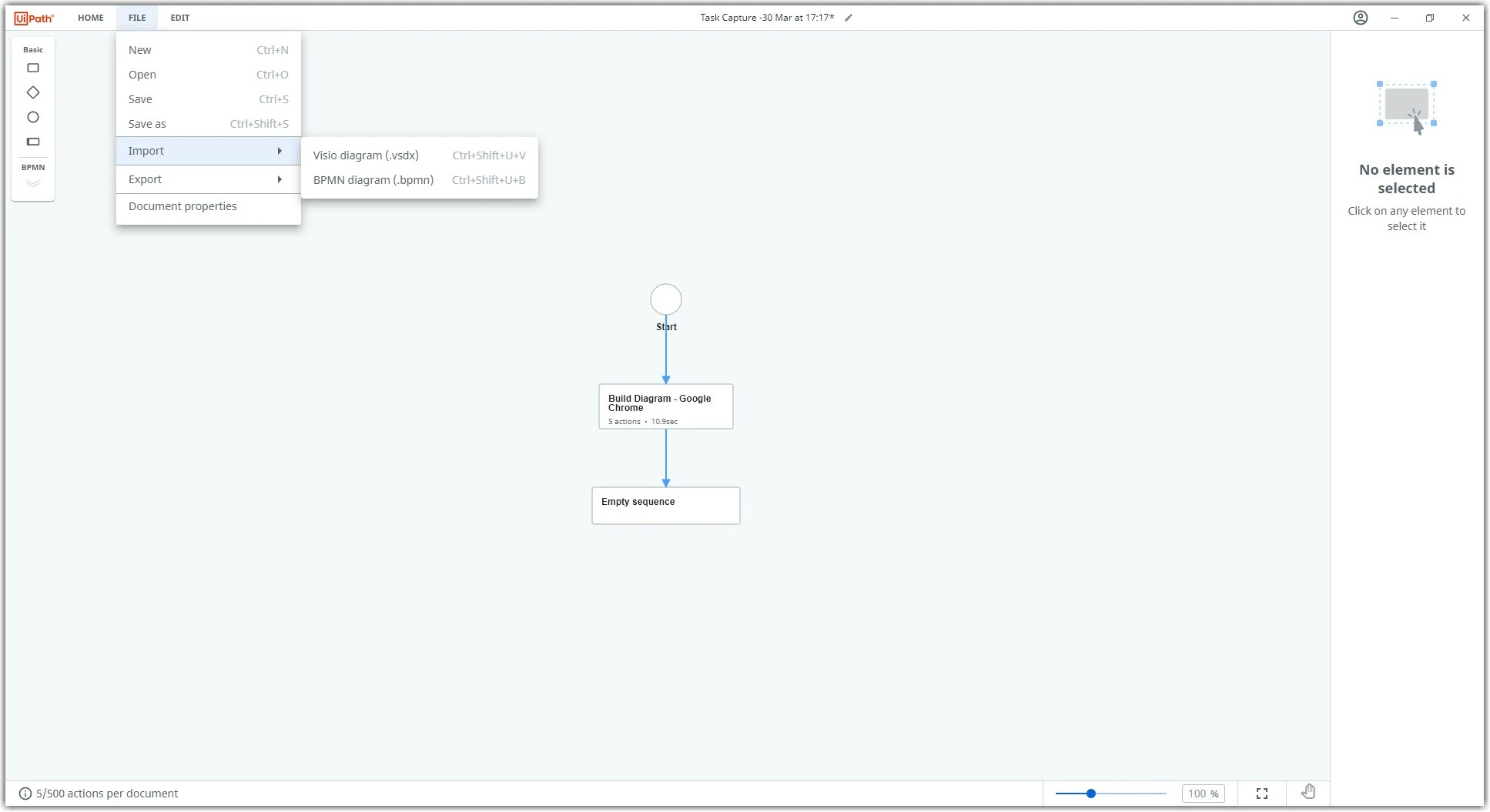

2. Accédez au menu Fichier et sélectionnez l'option Importer le diagramme Visio (Import Visio diagram).



   Remarque :

   Importer le diagramme Visio ne prend en charge que les fichiers *.vsdx pris en charge dans MS Visio à partir de 2013 (v.15.0) sorti en 2012.

   Les fichiers au format *.vsd ou *.vstx ne sont pas pris en charge.

Dans un projet en cours

Lorsqu'un diagramme de construction ou un processus de capture est déjà en cours, vous pouvez importer un fichier Visio en allant dans le menu Fichier(File) > option Importer le diagramme Visio(Import Visio diagram).

Un nouveau projet sera créé pour le fichier Visio sélectionné et vous serez invité à choisir si vous souhaitez enregistrer les modifications du projet en cours.

Quelle que soit la méthode d'ouverture, une notification en bas à droite indique le statut du fichier en cours d'ouverture. Celui-ci peut être :

• Réussi - il s'affiche si Task Capture a mappé avec succès les éléments du diagramme.



• Erreur - il s'affiche si le diagramme était vide, après le mappage avec Task Capture.



Éléments Visio pris en charge

Voici la liste complète des éléments et propriétés Visio pris en charge ci-dessous :

Groupe de formes dans Visio	Nom de la forme Visio	Nom de l'élément Task Capture
Formes de flowchart de base	Processus (Process)	Séquence (Sequence)
-	Décision	Décision
-	Début/Fin	Début/Fin
Formes de base BPMN	Tâche	Séquence (Sequence)
-	Passerelle	Décision
-	Démarrer l’événement	Démarrer l’événement
-	Terminer l’événement	Terminer l’événement
-	Pool/Couloir	Couloir
Formes de base	Rectangle	Séquence (Sequence)
-	Carré	Séquence (Sequence)
-	Ellipse	Démarrer/Terminer l’événement
-	Cercle	Démarrer/Terminer l’événement
-	Diamant	Décision
Blocks	Box	Séquence (Sequence)
-	Diamant	Décision
-	Cercle	Démarrer/Terminer l’événement
Formes de flowchart inter-fonctionnelles	Couloir	Couloir
-	Couloir (Vertical)	Couloir
Activité UML	Couloir	Couloir
-	Couloir (Vertical)	Couloir
-	Décision	Décision
Automate UML	Choix	Décision
Formes de diagramme d'audit	Décision	Décision
Formes de diagramme SDL	Décision 2	Décision
Formes d'organigramme Six Sigma	Décision	Décision
Formes de diagramme TQM	Décision 1	Décision
-	Décision 2	Décision
-	Décision In/Out multiple	Décision

Important :

Certains éléments ne sont pas pris en charge par Task Capture et ne peuvent pas être inclus dans le diagramme de processus.
